معرفی

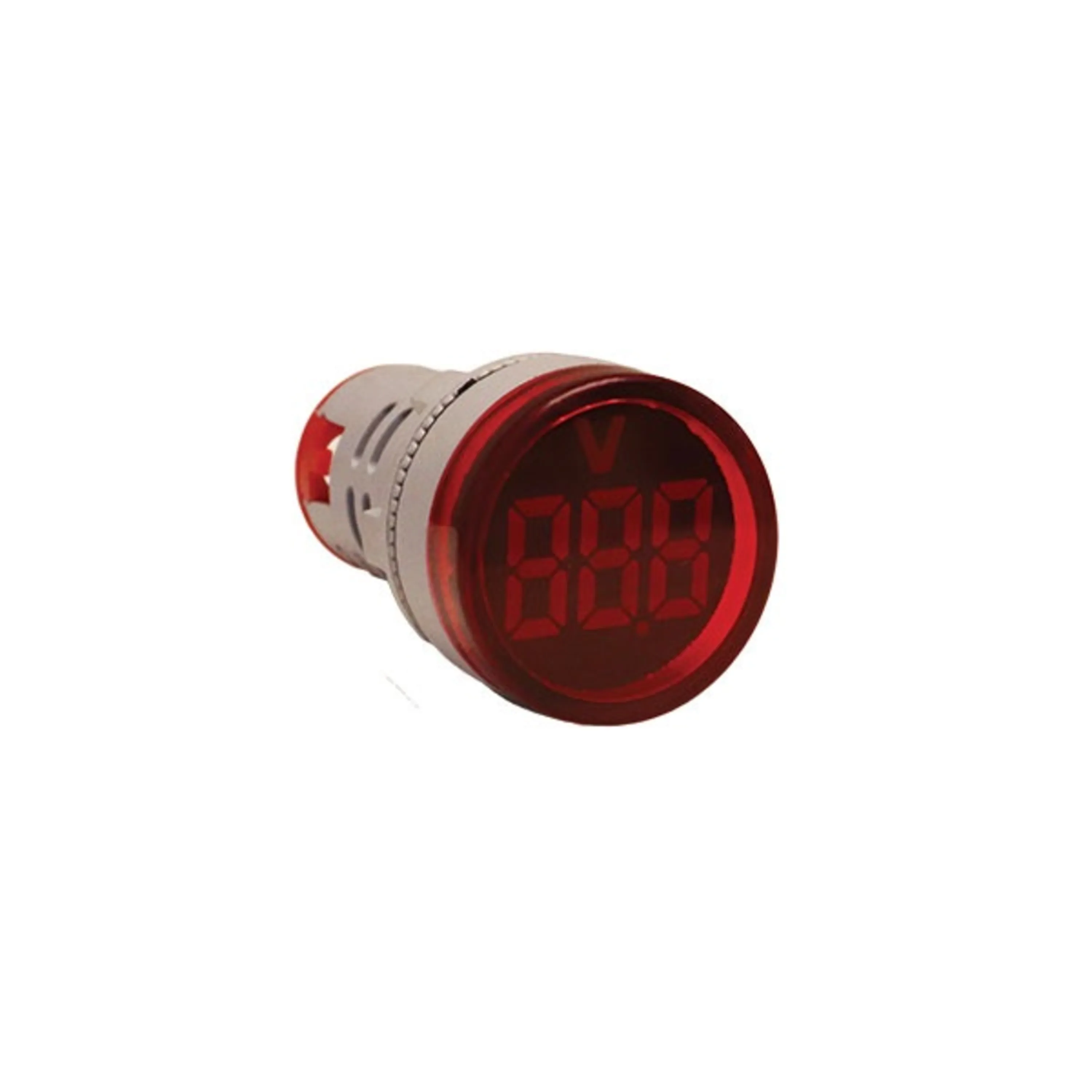

چراغ سیگنال ولت متر با قابلیت اندازه گیری ولتاژ  ac ( متناوب )

بررسی تخصصی

چراغ‌ سیگنال ولت‌متر AC گرد ، توانایی اندازه‌گیری ولتاژ AC در بازه 20 الی 500 ولت را داراست . چراغ‌سیگنال ولت‌متر ، نسل جدید چراغ‌سیگنال و ترکیبی بسیار کاربردی از چراغ‌سیگنال و ولت‌متر است، که جلوه بسیار زیبایی به درب تابلو و نمای کار می‌دهد. چراغ‌سیگنال ولت‌متر در رنگ های مختلف تولید می‌شود.

کاربرد چراغ سیگنال با نمایش ولتاژ:
تابلو برق‌های صنعتی تک‌فاز و سه‌فاز
ماشین‌آلات صنعتی تک‌فاز و سه‌فاز
تجهیزات الکتریکی سیار مانند موتور برق
جعبه‌فیوز داخلی واحدهای ساختمانی

نحوه نصب چراغ‌سیگنال ولت‌متر AC گرد
شبکه تک‌فاز: برای نصب این ولت‌متر سیگنال کافیست تا فاز و نول را به دو پایه ورودی چراغ‌سیگنال وصل کنید.

شبکه سه‌فاز(ولتاژ فاز و نول): با نصب 3 عدد ولت‌متر سیگنال ، برای اندازه‌گیری ولتاژ بین فاز و نول همانند سیستم تک‌فاز عمل کنید . یعنی فاز R و نول را به چراغ‌سیگنال شماره 1 ، فاز S و نول را به چراغ‌سیگنال شماره 2 و نهایتاً فاز T و نول را به چراغ‌سیگنال شماره 3 وصل کنید.

شبکه سه‌فاز (ولتاژ دو خط): برای اندازه‌گیری ولتاژ خط به خط ، فازها را دوبه‌دو به چراغ‌سیگنال وصل کنید.بدین ترتیب که سه عدد چراغ‌سیگنال بین فازهای R و S، S و T، R وT نصب می‌شود.

مزایای استفاده از چراغ‌سیگنال ولت‌متر AC
با توجه به ابعاد این محصول و همچنین ظاهر زیبای آن به‌راحتی می‌تواند جایگزین چراغ‌سیگنال‌های قدیمی شود. به‌عنوان‌مثال در تابلو به‌جای استفاده از سه رنگ چراغ‌سیگنال و ولت‌متر روی درب تابلو، می‌توان چراغ‌سیگنال ولت‌متر AC گرد را جایگزین کرد که علاوه بر کاهش تعداد سوراخ روی تابلو و هزینه تجهیزات، باعث زیبایی تابلو هم خواهد شد.

رنگ‌های استاندارد و متنوع
دقت بالای اندازه‌گیری و عمر مفید بالا
رنج وسیع اندازه‌گیری ولتاژ از 50 الی 500 ولت AC
قابلیت نصب سریع و آسان مانند چراغ‌سیگنال معمولی
صفحه‌نمایش با اعداد درشت جهت سهولت خواندن
عدم نیاز به تغذیه جداگانه (جریان اندازه‌گیری به‌عنوان ولتاژ تغذیه نیز استفاده می‌شود)
جایگزین مناسب چراغ‌سیگنال‌های قدیمی بدون نیاز به سیم‌کشی مجزا یا سوراخ‌کاری جدید

ابعاد فیزیکی چراغ‌سیگنال ولت‌متر گرد
ابعاد ولت‌متر سیگنالی، دقیقاً مشابه چراغ‌سیگنال‌های سابق بوده و سایز برش روی درب تابلوی آن سوراخی به قطر 22 میلی‌متر است.
