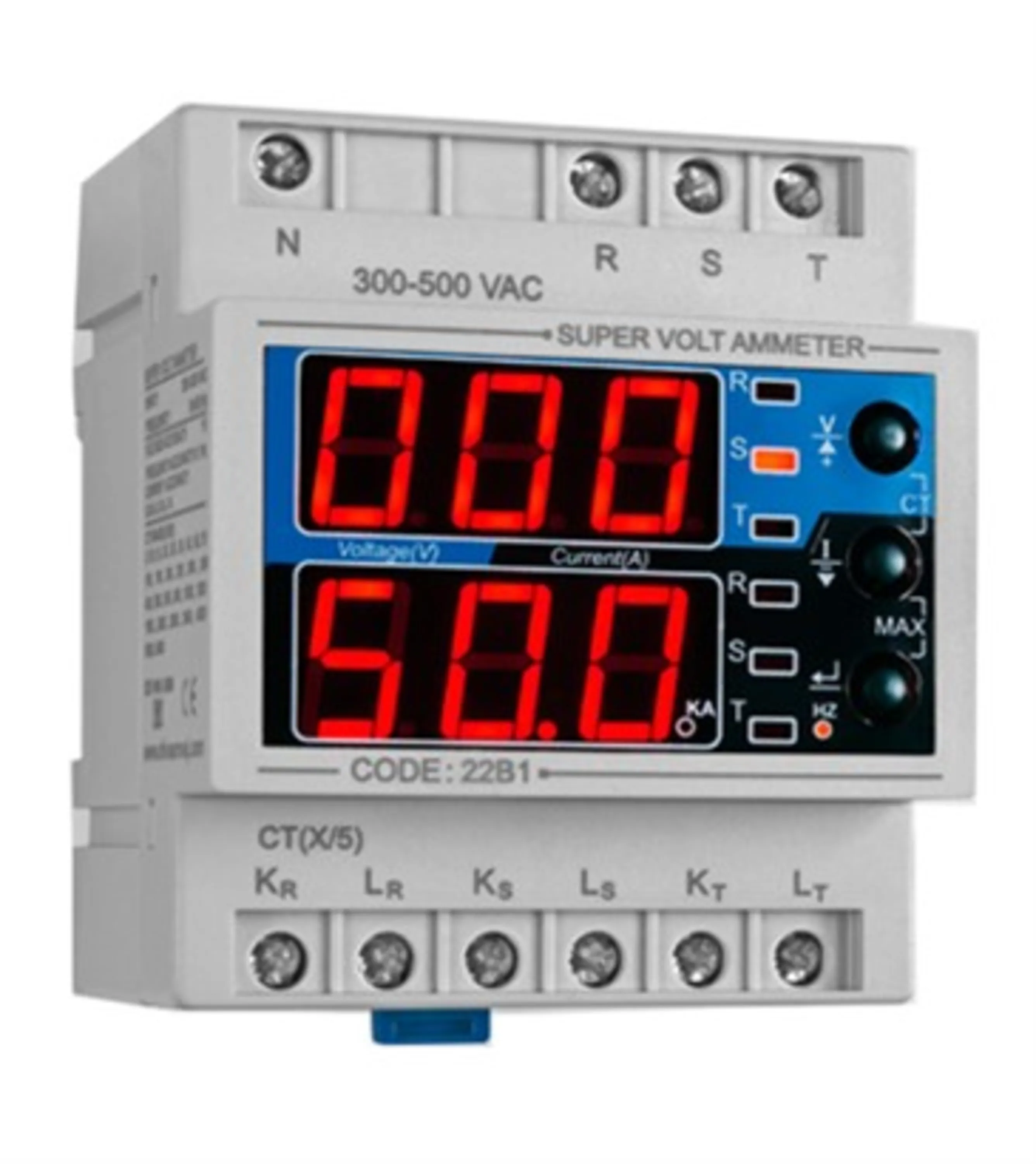

دستگاه جهت اندازه گیری و نمایش 6 پارامتر شبکه، ولتاژهای فازی، فاز به نول و جریان های فازی طراحی گردیده است
کاربرد:
  حجم کوچک دستگاه نمایشگرهای بزرگ و دقت بسیار بالا از ویژگیهای این محصول است این دستگاه به آسانی جایگزین سه دستگاه آمپرمتر یک دستگاه ولت متر و کلید ولت روی تابلو می گردد.

 ویژگیها:
ظاهری زیبا ، محکم وکوچک ( با نمایشگرهای بزرگ ).
قابلیت اندازه گیری بادقت بسیار بالا .
نمایش پارامترهای ولتاژفازی ( R,S,T)نسبت به نول وهنچنین ولتاژخطی (ST,RT,RS).
نمایش جریانهای فازی R،S،T .
تنظیم نسبت نوع CTازرنج 5آمپرتا 1000آمپر .
قابلیت قفل برروی هر پارامتر مورد نیاز (LOCK ) اعم ازجریان هر کدام از فازها و ولتاژ آنها نسبت به یکدیگر.
قابلیت نمایش CTتنظیم شده برروی دستگاه.
حفظ تمام حالتهای تنظیم شده برروی دستگاه درهنگام قطع برق.
نمایش خطای جریان عبوری بیش ازحد ازCT ها .
برق ورودی دستگاه به صورت جداگانه می تواندسه فازویاتک فازباشدوازولتاژ150ولت ، پارامترهارابادقت نمایش می دهد .
( حتما نول شبکه به ترمینال نول دستگاه وصل شود )

مشخصات فنی :
برق ورودی : AC 150-250V /R-N/ 50Hz
CTهای قابل تنظیم برروی دستگاه :
دقت اندازه گیری ولتاژتا1ولت
دقت جریان : 01/0 آمپر( 10/5و5/5)CT
0/1 آمپر(100/5تا15/5)CT
وبرای بقیه رنجهای CTبا دقت 1آمپر
