بررسی تخصصی

تشخیص‭ ‬قطع‭ ‬یک‭ ‬فاز‭ ‬‬‬‬‬‬‬‬‬

تشخیص‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬‬‬‬‬

تشخیص‭ ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬‬‬‬

قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬‬‬‬‬‬

دارای‭ ‬سیگنال‌های‭ ‬نمایشگر‭ ‬تغذیه‭ ‬ورودی،‭ ‬حالت‭ ‬عادی‭ )‬وصل‭ ‬خروجی‭،‭( ‬توالی‭ ‬فاز،‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز،‭ ‬افت‭ ‬ولتاژ،‭ ‬افزایش‭ ‬ولتاژ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

اصـول‭ ‬کار‬‬

پس‭ ‬از‭ ‬وصل‭ ‬نول‭ ‬به‭ ‬ترمینال‭ ‬MP‭ ‬و‭ ‬فازها‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬دستگاه‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬می‌کند‭. ‬پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬انتخاب‭ ‬شده‭ (‬DELAY‭) ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود‭). ‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬18‭ ‬وصل‭ ‬می‌شود‭.( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تذکر‭:‬‭ ‬در‭ ‬صورتیکه‭ ‬وضعیت‭ ‬سه‭ ‬فاز‭ ‬عادی‭ ‬نباشد،‭ ‬زمانسنجی‭ ‬آغاز‭ ‬نمی‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

هر‭ ‬بار‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطا،‭ ‬دستگاه‭ ‬زمانسنجی‭ ‬را‭ ‬آغاز‭ ‬می‌کند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

در‭ ‬صورتیکه‭ ‬اشکالی‭ )‬مانند‭ ‬افت‭ ‬ولتاژ،‭ ‬قطع‭ ‬یک‭ ‬فاز‭ ‬و‭ ‬یا‭ ‬جابجایی‭ ‬فازها‭ ( ‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬پدید‭ ‬آید،‭ ‬سیگنال‭ ‬خطای‭ ‬مربوطه‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬همزمان‭ ‬با‭ ‬خاموش‭ ‬شدن‭ ‬سیگنال‭ ‬خروجی،‭ ‬رله‭ ‬داخلی‭ ‬نیز‭ ‬قطع‭ ‬می‌شود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌شود‭.(‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تذکر‭:‬‭ ‬در‭ ‬صورتیکه‭ ‬هنگام‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬دستگاه‭ ‬خطایی‭ ‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬باشد،‭ ‬سیگنال‭ ‬مربوطه‭ ‬روشن‭ ‬مانده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬وصل‭ ‬نمی‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

طریقه‭ ‬نصب‭ ‬و‭ ‬تنظیمات‬‬‬‬‬‬

سه‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬به‭ ‬ترمینال‌های‭ ‬T،‭ ‬S،‭ ‬R‭ ‬و‭ ‬MP‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬وصل‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

ترمینال‌های‭ ‬15‭ ‬و‭ ‬18‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬در‭ ‬مدار‭ ‬سری‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تذکر‭: ‬کنتاکت‭ ‬بی‭ ‬متال‭ ‬یا‭ ‬رله‭ ‬کنترل‭ ‬بار‭ ‬برنا‭ ‬مدل‭ ‬OLM‭ )‬در‭ ‬صورت‭ ‬وجود‭( ‬با‭ ‬شستی‭ ‬استوپ‭ ‬سری‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

در‭ ‬صورتیکه‭ ‬پس‭ ‬از‭ ‬نصب‭ ‬دستگاه،‭ ‬سیگنال‭ ‬SEQU‭ )‬توالی‭ ‬فاز‭(‬روشن‭ ‬بود،‭ ‬بایستی‭ ‬جای‭ ‬دو‭ ‬فاز‭ ‬روی‭ ‬ترمینال‌های‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬عوض‭ ‬شود‭ )‬مثلا‭ ‬S‭ ‬با‭ ‬R‭ ‬عوض‭ ‬شود‭( ‬تا‭ ‬سیگنال‭ ‬خاموش‭ ‬گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

با‭ ‬پیش‭ ‬آمدن‭ ‬هریک‭ ‬از‭ ‬خطاهای‭ ‬مذکور‭ ‬رله‭ ‬داخلی‭ ‬سریعا‭ ‬قطع‭ ‬می‌شود‭ ‬و‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطا،‭ ‬رله‭ ‬پس‭ ‬از‭ ‬مدت‭ ‬زمانی‭ ‬که‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬تنظیم‭ ‬می‌شود‭ ‬وصل‭ ‬می‌گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تشخیص‭ ‬عدم‭ ‬تقارن‭ ‬بین‭ ‬ولتاژهای‭ ‬سه‌فاز‭ ‬توسط‭ ‬دسته‭ ‬ASY.V‭ ‬تنظیم‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

بطور‭ ‬معمول‭ ‬تنظیم‭ ‬حساسیت‭ ‬روی‭ ‬330‭ ‬ولت‭ ‬مناسب‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

سـیگنـال‭ ‬هـای‭ ‬دستگاه‬‬‬‬

OUT: در‭ ‬صورتیکه‭ ‬ولتاژ‭ ‬عادی‭ ‬باشد‭ ‬و‭ ‬رله‭ ‬خروجی‭ ‬وصل‭ ‬باشد‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

SEQU:‭ ‬در‭ ‬صورتیکـه‭ ‬ترتیب‭ ‬فازهـای‭ ‬شبـکه‭ ‬عـوض‭ ‬شـود‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

VOLT:‭ ‬در‭ ‬صورتیکه‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‭ ‬به‭ ‬کمتر‭ ‬از‭ ‬300‭ ‬ولت‭ ‬کاهش‭ ‬یابد،‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

ASY.V:‭ ‬هنگامیکه‭ ‬شبکه‭ ‬دو‭ ‬فاز‭ ‬شده‭ ‬و‭ ‬یا‭ ‬عدم‭ ‬تقارن‭ ‬بین‭ ‬ولتاژ‭ ‬فازها‭ ‬از‭ ‬حد‭ ‬تنظیم‭ ‬شده‭ )‬توسط‭ ‬دسته‭ ‬ASY.V‭( ‬بیشتر‭ ‬شود،‭ ‬روشن‭ ‬می‌گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

هشدار

توجه‭ ‬داشته‭ ‬باشید‭ ‬که‭ ‬رله‭ ‬کنترل‭ ‬فاز‭ ‬مستقیما‭ ‬سه‭ ‬فاز‭ ‬را‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬نمی‌کند،‭ ‬بلکه‭ ‬به‭ ‬کنتاکتور‭ ‬فرمان‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬می‌دهد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

دقت‭ ‬شود‭ ‬که‭ ‬نول‭ ‬تابلو‭ ‬دقیقا‭ ‬به‭ ‬نول‭ ‬شبکه‭ ‬وصل‭ ‬شده‭ ‬باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات‭ ‬فنی‬‬

ولتاژ‭ ‬تغذیه‭: ‬380‭ ‬ولت‭ ‬متناوب‭ ‬چهار‭ ‬سیمه‭ ‬%10‭+ ‬و‭ ‬‮20‬‭-‬٪‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

فرکانس‭ ‬شبکه‭: ‬50‭ ‬هرتز‭ ‬5‭ ‬‭+‬‭ ‬هرتز‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تلفات‭ ‬داخلی‭: ‬‭ ‬3‭ ‬ وات‬‬‬‬‬‬‬‬

تاخیر‭ ‬در‭ ‬وصل‭: ‬1‭ ‬تا‭ ‬40ثانیه‭ - ‬قابل‭ ‬تنظیم‭ ‬توسـط‭ ‬دسته‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

عدم‭ ‬تقارن‭ ‬فازها‭ : ‬‭ ‬300‭ ‬تا‭ ‬360‭ ‬ولت‭ - ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬ASY.V‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

IP‭ ‬دستگاه‭ :‬‭ ‬IP20‬‬‬‬‬‬

دمای‭ ‬کاری‭ : ‬‭ ‬20-‭ ‬تا‭ ‬50‭+ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬‬‬‬‬‬‬‬‬

رطوبت‭ ‬کاری‭: ‬٪15‭ ‬تا‭ ٪‬85‬‬‬‬‬‬‬‬

رله‭ ‬خروجی‭: ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬‬‬‬‬‬‬ ‬‬‬‬‬‬‬‬‬‬‬

جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپر،‭ ‬متناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬‬‬‬‬‬‬‬‬

‭ ‬6‭ ‬آمپر،‭ ‬مستقیم‭ ‬28‭ ‬ولت‬‬‬‬‬‬‬‬‬‬

عمر‭ ‬رله‭ : ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل

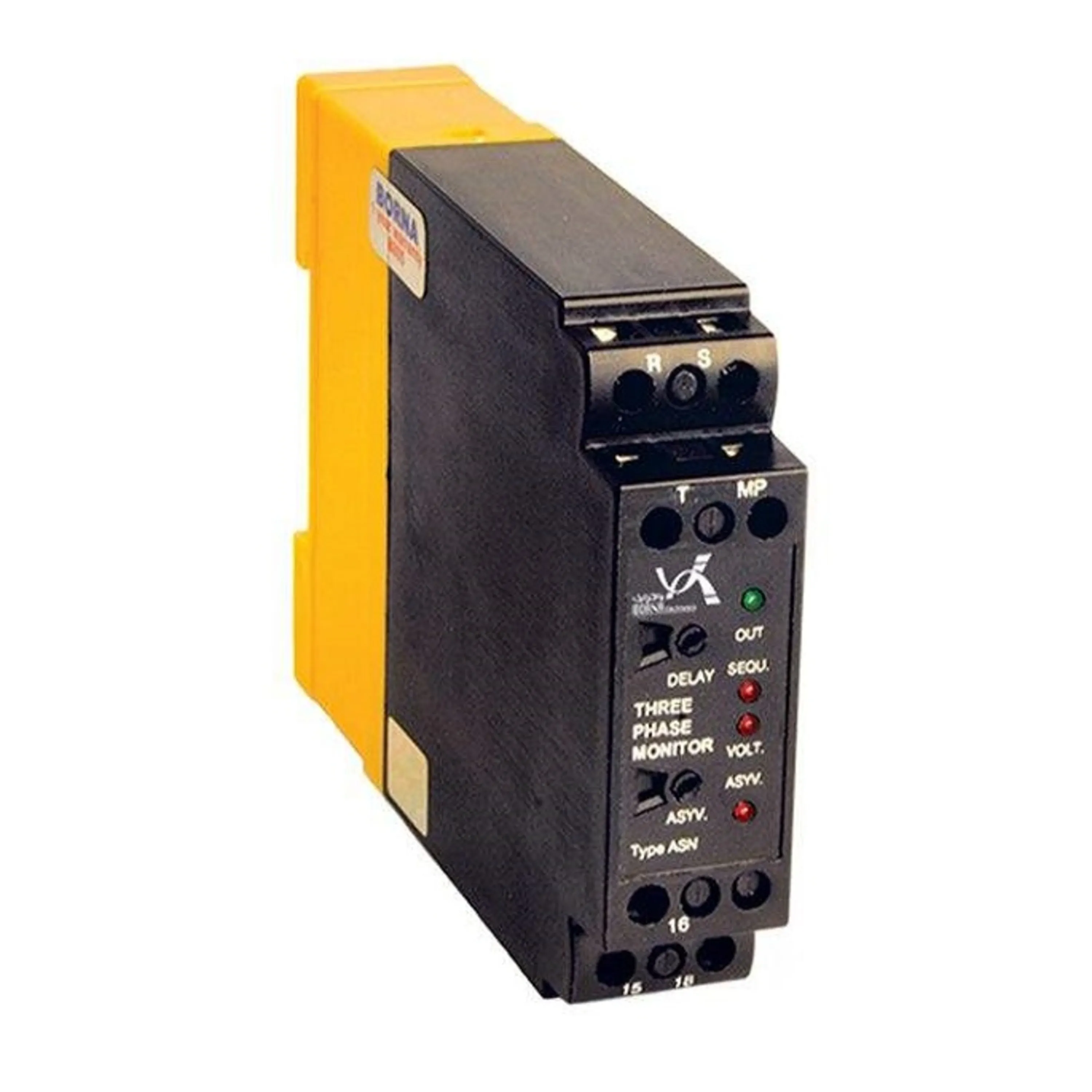

کنترل فاز کتابی
