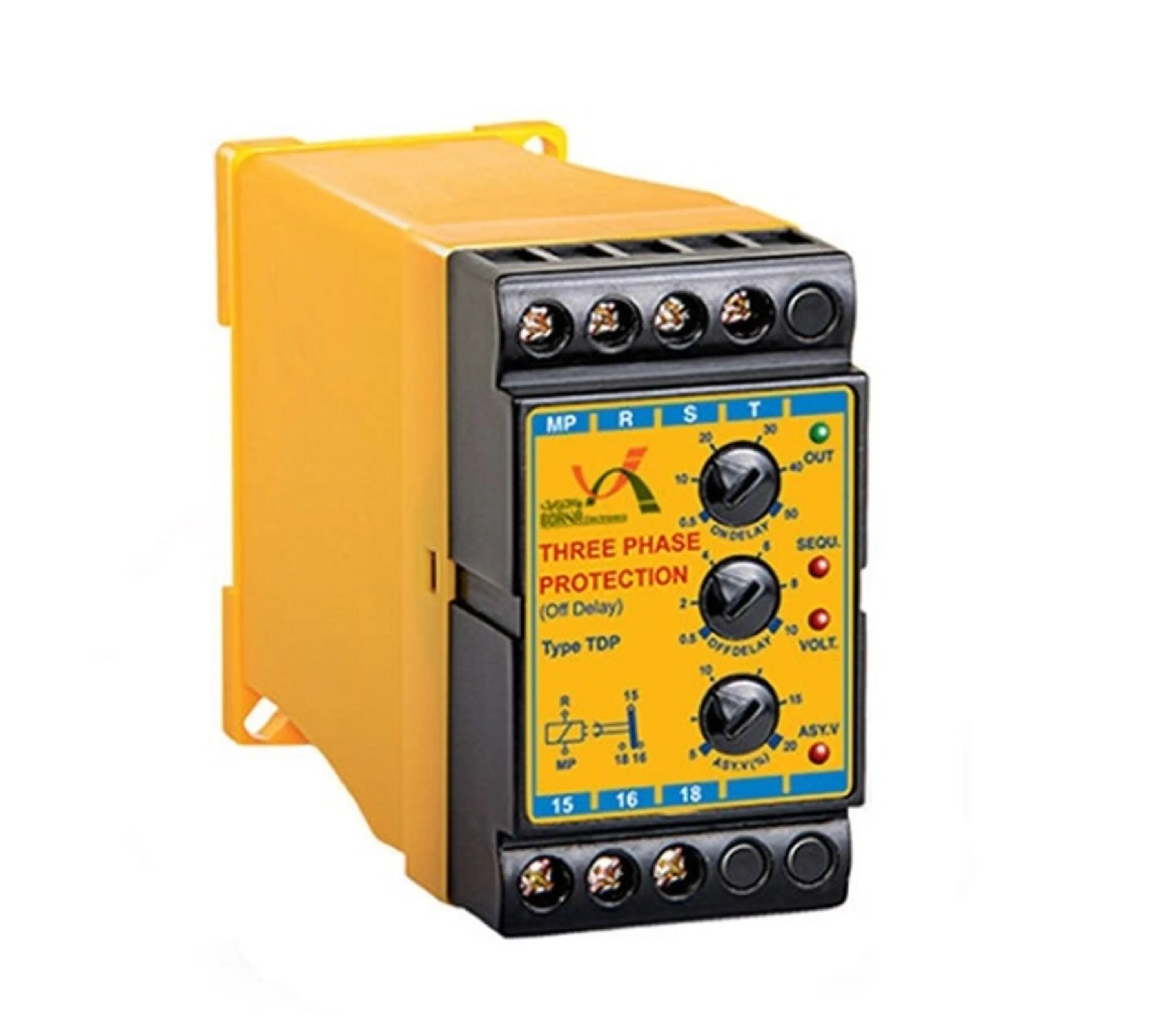

کنترل فاز با تأخیر در قطع

بررسی تخصصی

ویژگی های کنترل فاز تاخیری:

حفاظت موتور در برابر اختلالات شبکه
تشخیص تغییر توالی فاز
تشخیص کاهش ولتاژ شبکه
تشخیص قطع یک فاز
تشخیص عدم تقارن ولتاژ
قابلیت تنظیم زمان وصل پس از رفع خطا
قابلیت تنظیم زمان قطع هنگام بروز خطا
قابلیت تنظیم عدم تقارن ولتاژ سه فاز


کنترل فاز تاخیری دارای سیگنال های نمایشگر :
OUT: وصل خروجی (قابل تنظیم از 0/5 تا 50 ثانیه)
SEQU: توالی فاز
VOLT: کاهش ولتاژ (کمتر از 300 ولت)
ASY.V: عدم تقارن ولتاژ (قابل تنظیم از 5 تا 20 درصد)



نصب و راه اندازی کنترل فاز تاخیری
نول به ترمینال MP و فازها به ترمینال‌های  S، RوT وصل شود.
هشدار: دقت شود که نول تابلو دقیقا به نول شبکه وصل شده باشد.
ترمینال های 15و18مانند شستی استوپ با بوبین کنتاکتور سری شوند.
با اتصال برق شبکه، دستگاه شروع به کار می‌کند.
پس از اتمام زمان تنظیم شده توسط دسته ON  DELAY سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. (اتصال داخلی ترمینال 15 به 18 وصل می‌شود)
تذکر: هر بار پس از رفع خطا، دستگاه زمانسنجی را آغاز می کند.

در صورتیکه اشکالی مانند جابجایی فازها، افت ولتاژ (کمتر از 300 ولت)، قطع فاز و یا عدم تقارن ولتاژ (5 تا 20 درصد) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه روشن شده و پس از زمان تنظیم‌شده توسط دسته OFF DELAY سیگنال خروجی خاموش و رله قطع می‌شود. (اتصال داخلی ترمینال 15به 16 وصل می‌شود)



هشدار:
در صورتیکه پس از راه اندازی دستگاه سیگنال.SEQU روشن بود، بایستی جای دو فاز روی دستگاه عوض شود تا سیگنال فوق خاموش شود.


مشخصات فنی کنترل فاز تاخیری
ولتاژ تغذیه: : 380 ولت سه فاز چهار سیمه 10+ %
فرکانس شبکه: 50 هرتز 5 + هرتز
تلفات داخلی: حدود 3 وات
تأخیر در وصل: 0/5 تا 50 ثانیه- قابل تنظیم توسط دسته ON DELAY
تأخیر در قطع: 0/5 تا 10 ثانیه- قابل تنظیم توسط دسته OFF DELAY
عدم تقارن فازها: 5 تا 20 درصد- قابل تنظیم توسط دسته ASY.V
IP دستگاه : IP20
رله خروجی: یک کنتاکت C/O
جریان کنتاکت:  6 آمپر، 220 ولت متناوب
 6 آمپر،  28 ولت مستقیـم
عمر رله : الکتریکال  100.000 بار قطع و وصل
مکانیکال 1.000.000 بار قطع و وصل
