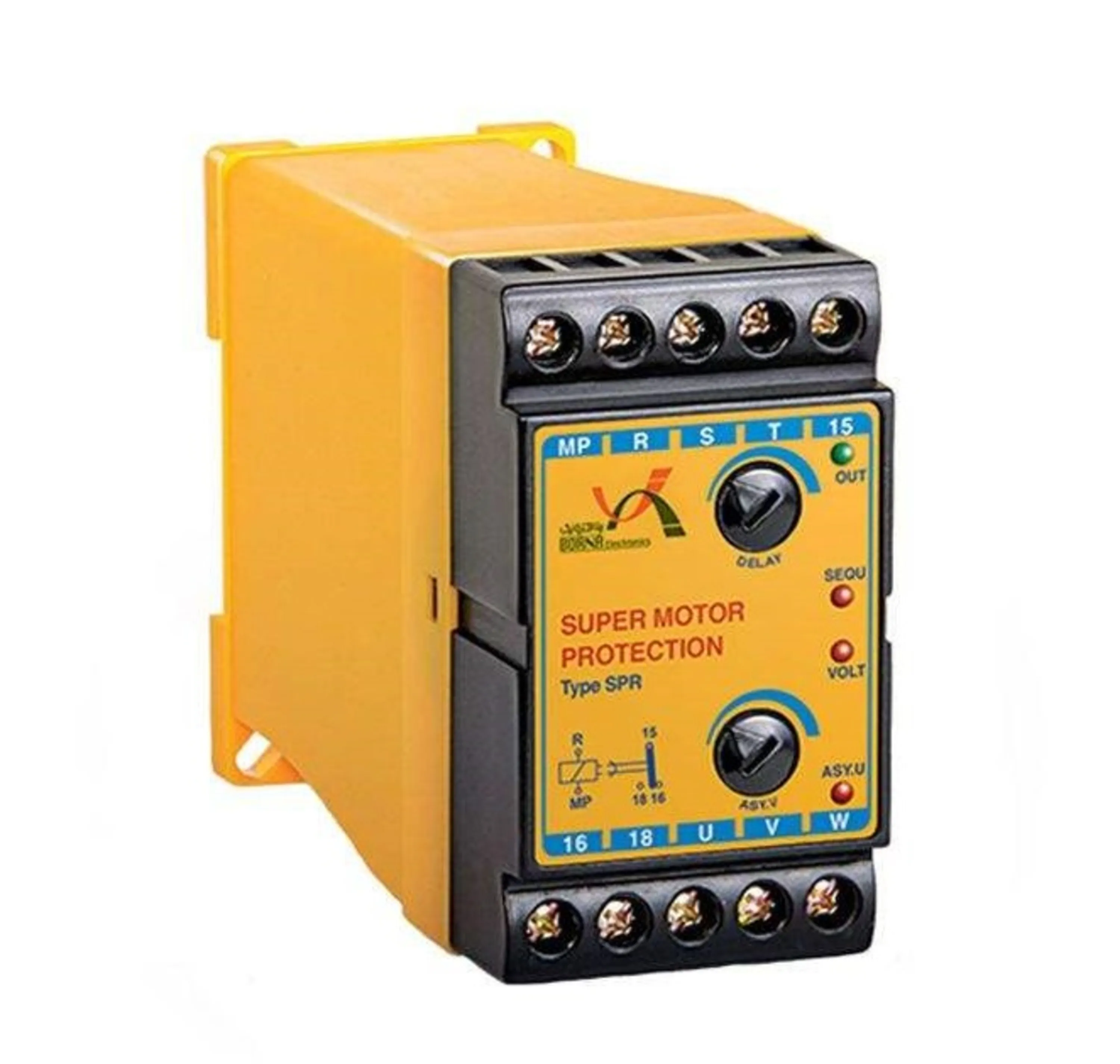

سوپر کنترل فاز برنا
 سوپر کنترل فاز برنا

سوپر کنترل فاز برنا

هنوز نظری برای این کالا ثبت نشده است
خرید کالا
شناسه‌ی کالا
SPR

معرفی

رله سوپر کنترل فاز

بررسی تخصصی

مشخصات سوپر کنترل فاز برنا :
• محافظت در برابر قطع فاز شبکه
• محافظت در برابر اتصال ناقص کنتاکتور
• محافظت در برابر افت ولتاژ شبکه
• محافظت در برابر جابجائی فازها
• تشخیص قطع فاز در سمت شبکه فشار قوی
• تأخیر در قطع (هنگام وقوع خطا) ثابت5/0 ثانیه
• محافظت در برابر عدم تقارن ولتاژ شبکه 5% الی 15%
• تأخیر در وصل قابل تنظیم بین 5/0 تا 30 ثانیه
• دارای 4 سیگنال:
 نمایشگر وصل کنتاکت خروجی       OUT
 نمایشگر توالی فاز نادرست     SEQU
 نمایشگر افت ولتاژ شبکه      VOLT
 نمایشگر عدم تقارن در ولتاژ فازها      ASY.V


اصول کار  سوپر کنترل فاز
این دستگاه بمنظور حفاظت موتورهای سه فاز در برابر کاهش بیش از حد ولتاژ شبکه، قطع فاز و جابجایی فازها طراحی شده است.
در بسیاری از موارد عامل سوختن الکتروموتور اتصال ناقص کنتاکتهای کنتاکتور میباشد. در سیستمهای معمولی چنین خطایی قابل تشخیص نمیباشد ولی این دستگاه چنین قابلیتی را دارد که با اتصال خروجی کنتاکتور یا سرهای موتور به ترمینالهای U.V.W در صورت قطع شدن فاز موتور فرمان قطع داده شده و از کار کردن دو فاز موتور جلوگیری میشود.
با اتصال سه فاز اصلی و نول به ترمینالهای T,S,R وMP در صورتیکه سه فاز شبکه متقارن باشد، ولتاژ در حد استاندارد و ترتیب فازها نیز صحیح باشد پس از تأخیر تنظیم شده توسط دسته DELAY رله عمل میکند (کنتاکت 15 به 18 وصل میگردد) و سیگنال OUT روشن میشود. پس از وصل شدن کنتاکتور قدرت، در صورتیکه سه فاز خروجی کنتاکتور به ترمینالهای U,V,W متصل شده باشد،سیستم به کار عادی خود ادامه می دهد.

ولی اگر خروجی کنتاکتور دو فاز باشد یا کلاً شبکه دو فاز شود، یا بین فازهای شبکه عدم تقارن باشد(در صورت تجاوز از حد تنظیم شده توسط دستهASY.V) خروجی بلافاصله قطع شده، سیگنال عدم تقارن ولتاژ (ASY.V) روشن می شود.
در صورت کاهش بیش از حد ولتاژ سه فاز شبکه (حدود 20%) نیز خروجی قطع شده سیگنال VOLT. روشن میشود.
در صورت جابجائی فازها سیگنال توالی فاز(SEQU. ) روشن می شود.
در هر حال پس از رفع اختلال، تایمر دستگاه عمل کرده، پس از اتمام مدت زمان تنظیم شده توسط دسته DELAY خروجی وصل میشود.
تذکر مهم: این دستگاه حتما باید با مدار استارت و استوپ استفاده شود.

مشخصات فنی سوپر کنترل فاز
ولتاژ تغذیه: 3 فاز چهار سیمه 380 ولت
فرکانس شبکه: 50 یا 60 هرتز
تلفات داخلی: حدود 3 وات
تنظیم عدم تقارن ولتاژ: 5% تا 15% قابل تنظیم توسط دسته ASY.V
تأخیر در قطع: 5/0 ثانیه
تأخیر در وصل:5/0 تا 30 ثانیه قابل تنظیم توسط دسته DELAY
رله خروجی: یک کنتاکت C/O
جریان کنتاکت: 6 آمپر 220 ولت متناوب، 6 آمپر 28 ولت مستقیم
نوع نصب: در تمام جهات


ابعاد سوپر کنترل فاز: 108*45*80 میلیمتر
