معرفی

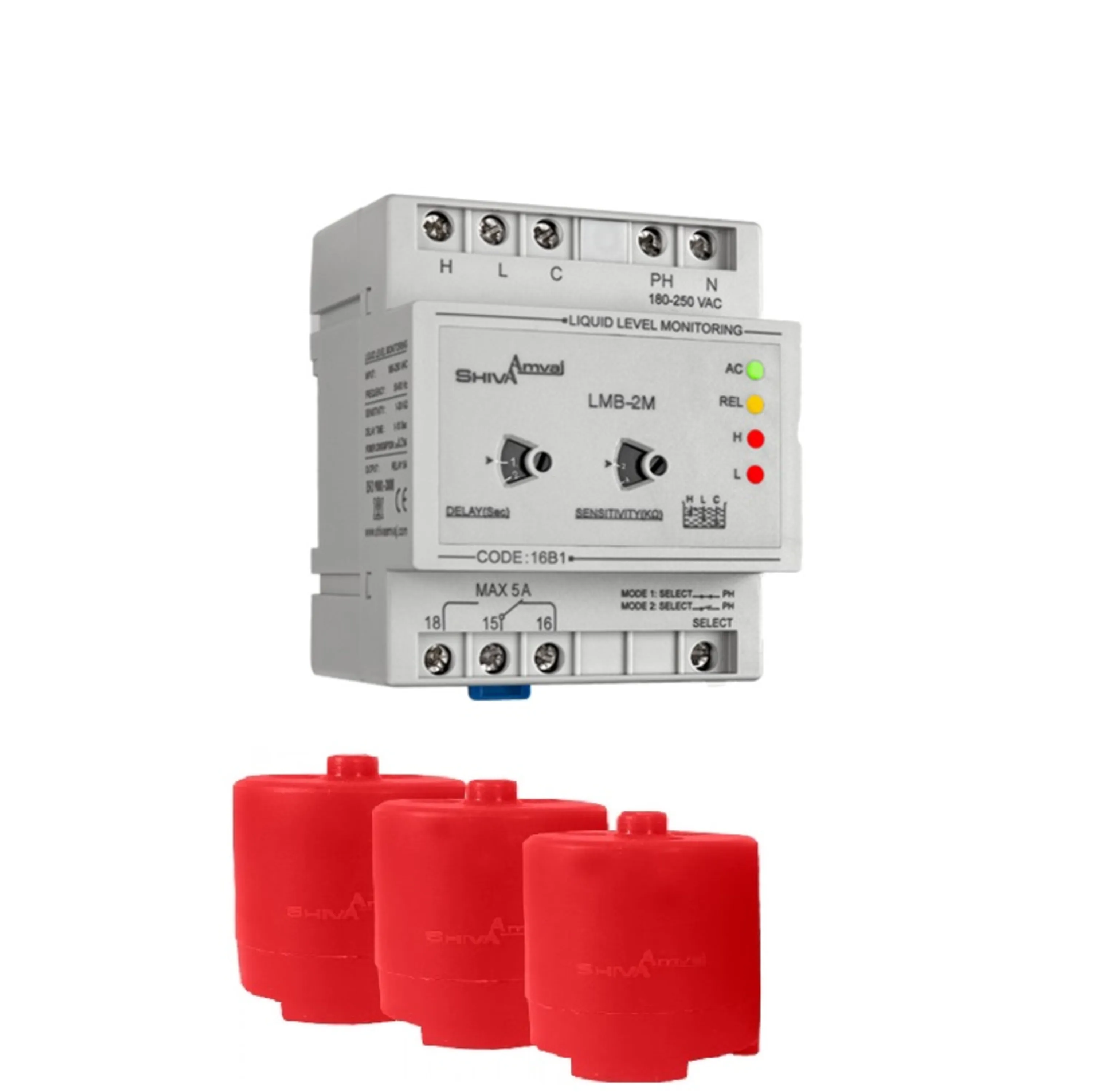

فلوتر الکترونیکی به همراه سه عدد سنسور فلوتر جهت کنترل سطح مخازن

بررسی تخصصی

فلوتر الکترونیکی به همراه سنسورهای مخصوص که داخل منبع یا چاه و در سطح دلخواه قرار می گیرند کنترل سطح مایعات را به صورت دائمی با پایین رفتن سطح مایع و کم شدن سطح آب از سطح سنسور L و یا بالا رفتن آن و رسیدن به سنسور H دستگاه فعال می شود و فرمان خروجی بسته به استفاده از کنتاکت باز یا بسته سیستم پمپاژ را خاموش یا روشن می کند.

MODEL:LMB-2M
CODE:16B1
WEIGHT:175 gr
SIZE: (72x86x60)mm
IP 30

ویژگی های فلوتر الکترونیکی:
کنترل سطح مایعات بامقاومت متغیر
تنظیم دستگاه براساس مقاومت مایع به وسیله پیچ قابل تنظیم
تنظیم زمان قطع ووصل رله به وسیله پیچ قابل تنظیم بین 1تا10ثانیه
دارای 4 عدد LED ( چراغ ) برای نمایش وجود برق شبکه ، وصل رله ونمایش حدبالا و پائین
قابلیت نصب ساده وآسان روی ریل و سطوح دیگر
استفاده ازپیچ گوشتی مخصوص برای تنظیم به منظور جلوگیری از دخالت افراد متفرقه

دارای 4 عدد نشانگر برای اعلام:
AC:برق شبکه
REL:وصل رله
H:سطح بالا
L:سطح پایین

قابلیت :
بکارگیری دستگاه برای کنترل سطح مایعات یا خشک کار نکردن موتور
تنظیم حساسیت دستگاه بر اساس مقاومت مایع(SENSITIVITY)
تنظیم تاخیر زمان وصل و قطع رله(DELAY)
نصب ساده و آسان روی ریل و سطوح دیگر


مشخصات فنی:
ولتاژ تغذیه:
50-60HZ/180-250VAC
ورودی:
C:سنسور مشترک
L:سنسور سطح پایین
H:سنسور سطح بالا
تاخیر زمان قطع و وصل رله : 1-10 sec
حساسیت 1-20K
مصرف داخلی دستگاه: 0.2VA ~
کارایی در:
دما: -20oc .. +65oc
رطوبت: 70%
خروجی: رله 5A

ویژگی های سنسور فلوتر الکترونیکی :
در این پک سه عدد سنسور فلوتر هم در نظر گرفته شده است

این سنسور وجود 3 عدد سوراخ در طول آن با فاصله 120 درجه، وزن 100 گرمی و جنس سنسور باعث می شود که پایداری و ثبات سنسور در برابر تلاطم مایع حفظ شده و در مایعات با جرم حجمی زیاد نیز کاملاً غوطه ور مانده و نیازی به اضافه کردن وزنه های اضافی نباشد.

MODEL:LSP-100G
CODE:23P1
WEIGHT:100 gr
SIZE: (30x41)mm

این سنسور به گونه ای با مواد پلیمر پوشیده شده که هیچ سطح تماس هادی بیرونی نداشته و احتمال اتصال الکتریکی بین این سنسورها با مخزن یا سنسورهای دیگر وجود ندارد.

ویژگی ها:
قابل استفاده برای تمام فلوترهای موجود در بازار
دارای وزن مناسب برای استفاده در انواع مایعات رسانا
مقاوم در برابر خوردگی در انواع محلول های قلیایی و اسیدی
دارای پوشش عایق مناسب
اتصال محکم سیم نگهدارنده به سنسور
ظاهری زیبا و عملکرد مطمئن

راهنمای نصب فلوتر الکترونیکی و سنسور
