معرفی

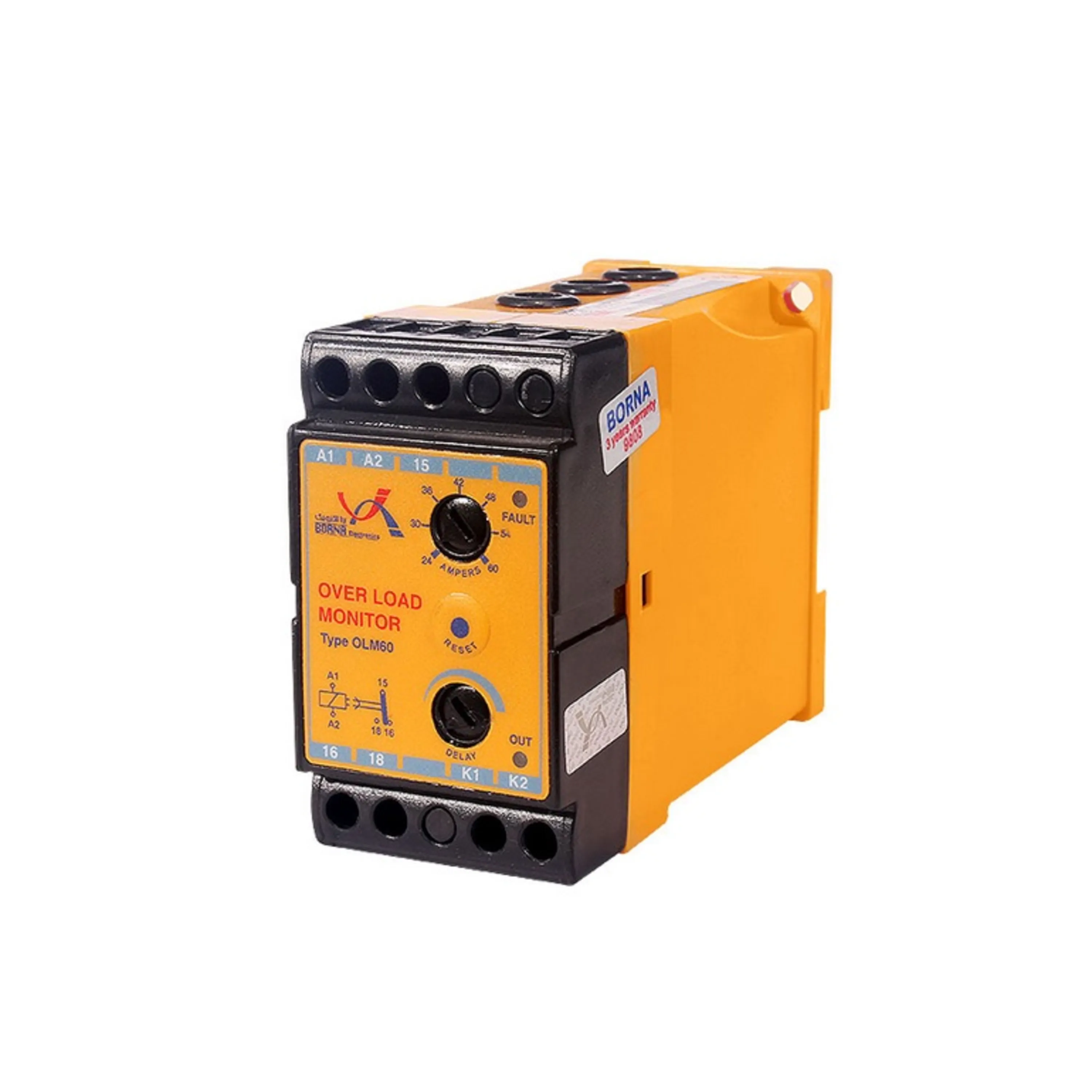

کنترل بار برنا یکی از انواع تجهیزات حفاظتی دستگاه‌های سه فاز در برابر اضافه جریان می باشد و جایگزین بسیار مطمئن برای بی‌متال می‌باشد.

بررسی تخصصی

کنترل بار برنا الکترونیک یکی از انواع تجهیزات حفاظتی جهت محافظت از مصرف کننده های سه فاز (یا تک فاز) در برابر اضافه جریان می باشد. کنترل بار برنا الکترونیک می تواند یک جایگزین مناسب و مطمئن برای بی متال باشد. این محصول دارای پیچ تنظیم تاخیر در قطع از 1 تا 20 ثانیه و قابلیت تنظیم جریان می باشد.

کنترل بار برنا الکترونیک دارای دو حالت عملکرد قفل شونده و اتو‌ماتیک می باشد که توسط ترمینال های K1 وK2 قابل تعیین است. از دیگر ویژگی های این محصول می توان به مدار الکترونیکی با عمر بسیار زیاد (بدون استهلاک مکانیکی)، دارای دو LED جهت اعلام حالت خطا (FAULT) ، وصل خروجی (OUT) ، عدم وابستگی به دمای محیط و دقیق و مطمئن بودن آن در تمامی شرایط اشاره کرد.

نحوه نصب کنترل بار :
نحوه نصب کنترل بار برنا الکترونیک به این صورت است که برق شبکه را به ترمینال های A1 و A2 متصل کرده و ترمینال‌های 15 و 18 باید با بویین کنتاکتور سری شوند. و سیم‌های‭ ‬جریان‭ ‬از‭ ‬داخل‭ ‬لوله‌های‭ ‬دستگاه‭ ‬عبور‭ ‬نمایند‭.‬‬‬‬‬‬‬‬‬ با اتصال منبع تغذیه سیگنال OUT روشن، ترمینال 15 به 18 متصل شده و کنترل بار آماده حفاظت می‌باشد.
پس از راه اندازی سیستم، اگر جریان راه‌اندازی موتور بیش از حد تنظیم شده توسط پیچ AMPERS باشد سیگنالFAULT روشن شده و پس از راه‌اندازی خاموش می‌گردد. (مدت زمان راه‌اندازی را توسط پیچ DELAY تنظیم کنید، تا در زمان راه‌اندازی خروجی قطع نگردد.)
در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از اتمام زمان تنظیمی توسط پیچ DELAY سیگنال OUT خاموش و رله‌ داخلی دستگاه قطع می‌گردد.

کاربرد ترمینال های K1 و K2 :
اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬باشند،‭ ‬ پس از بر طرف شدن خطا و گذشت زمان حدود 50 ثانیه دستگاه به صورت اتوماتیک راه‌اندازی می‌شود.و اگر ‬ترمینال‌های‭ ‬K1‭ ‬و‭ ‬K2‭ ‬به‭ ‬هم‭ ‬متصل‭ ‬نباشند،‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطای دستگاه باید به وسیله دکمه RESET راه اندازی شود.

ویژگی های رله کنترل بار OLM:
جایگزین بی متال
مدار الکترونیکی با عمر بسیار زیاد
دقیق و مطمئن در تمامی شرایط
عدم وابستگی به دمای محیط
بدون استهلاک مکانیکی
قابل استفاده برای مصرف کننده های سه فاز و تک فاز
دارای رنج‌های متنوع جریانی 5-1، 10-4، 15-6، 30-12، 60-24، 50-5 آمپر
قابلیت تنظیم زمان تأخیر در قطع توسط دسته DELAY
قابلیت تنظیم جریان توسط دسته AMPERS
دارای دو حالت عملکرد قفل شونده و اتو‌ماتیک (توسط ترمینال‌های K1 و K2)
دارای دو سیگنال نمایشگر
حالت خطا FAULT
وصل خروجیOUT

اصول کار:
رله کنترل بار برنا جهت محافظت دستگاه‌های سه فاز (یا تک فاز) در برابر اضافه جریان طراحی شده است و جایگزین بسیار مطمئن برای بی متال می باشد.

قابلیت ویژه:
امکان تنظیم حد جریان دستگاه، در حین کارکرد مصرف کننده.
نمایش حالت خطا قبل از قطع خروجی توسط سیگنال

مشخصات رله خروجی:
ترمینال‌های A1 و A2 به برق شبکه متصل گردد.
ترمینال‌های 15 و 18 با بویین کنتاکتور سری شوند.
سیم‌های جریان از داخل لوله های دستگاه عبور نمایند.

توجه: حداکثر کابل عبوری از لوله ها، کابل 10 می باشد.

با اتصال برق شبکه به ترمینال‌های A1 و A2 سیگنال OUT روشن، ترمینال 15 به 18 متصل شده و دستگاه آماده حفاظت می‌باشد.
با زدن دکمه START در مدار فرمان، سیستم راه‌اندازی می‌شود.
در صورتی که جریان راه‌اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد سیگنال FAULT روشن شده و پس از راه اندازی خاموش می‌گردد.

تذکر: باید توجه داشت که مدت زمان راه‌اندازی باید توسط دسته DELAY تنظیم شود، تا در زمان راه‌اندازی خروجی قطع نگردد.

در هنگام کار اگر خطایی پدید آید سیگنال FAULT روشن شده و پس از اتمام زمان تنظیمی توسط دسته DELAY سیگنال OUT خاموش و رله‌ داخلی دستگاه قطع می‌گردد.
در صورتیکه در مدت زمان تنظیمی خطا بر‌طرف شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی‌گردد.
هنگامیکه ترمینال‌های K1 و K2 به هم متصل نباشند، پس از بر طرف شدن خطا دستگاه باید به وسیله دکمه RESET راه‌اندازی شود.
در صورتیکه ترمینال‌های K1 و K2 به هم متصل باشند، پس از بر طرف شدن خطا و گذشت زمان حدود 50 ثانیه دستگاه به صورت اتوماتیک راه‌اندازی می‌شود.

اتصال CT جریان:
برای حفاظت دســتگاه های بیشــتر از 60 آمپر می بایست از CT متناسب با جریان مصرف کننده استفاده نمود. (بطور مثال برای جریان 150 آمپر باید از CT 200 به 5 اســتفاده کــرد) و خروجــی CT‌ها از لوله های کنترل بار بــا رنج 1 تا 5 آمپر عبور داده شود.

مشخصات فنی:
ولتاژ تغذیه: 220 ولت متناوب 15%+
فرکانس شبکه: 50 هرتز 5± هرتز
تلفات داخلی: حدود 3 وات
تأخیر در قطع: 1 تا 20 ثانیه قابل تنظیم توسط دسته DELAY
تأخیر در وصل: پس از رفع خطا حدود 50 ثانیه
محدوده جریان: 1 تا 5، 4 تا 10، 6 تا 15، 12 تا 30، 24 تا 60 و 5 تا 50 آمپر، قابل تنظیم توسط دسته AMPERS
درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
دمای کاری: 20- تا 60+ درجه سانتیگراد
رطوبت کاری: 15٪ تا 85٪
نوع نصب: DIN Rail مطابق با استاندارد IEC60715
رله خروجی: یک رله یک کنتاکت C/O
جریان کنتاکت: 6 آمپر 220 ولت متناوب
6 آمپر 28 ولت مستقیم
