معرفی

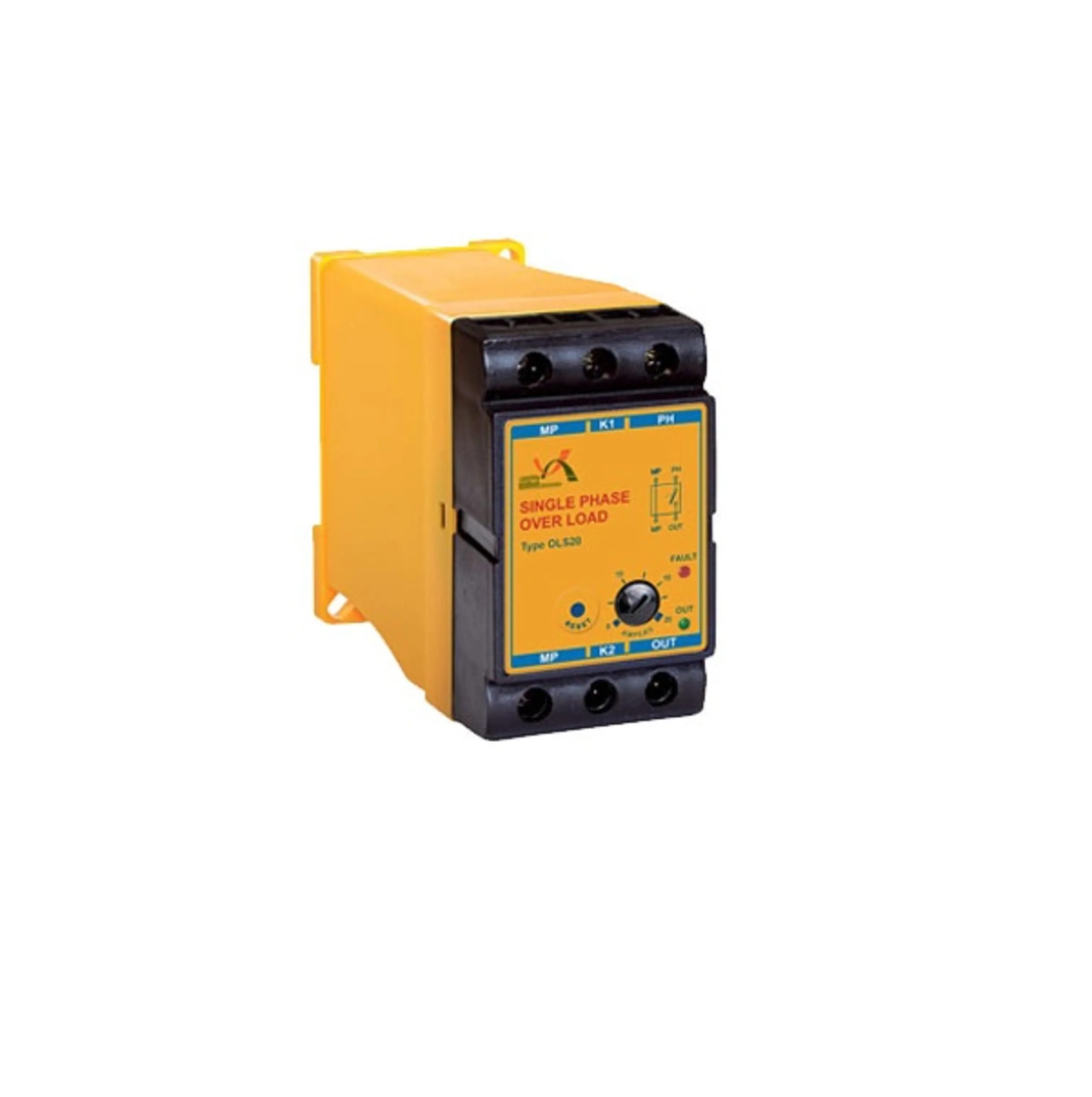

رله کنترل بار تک فاز آنالوگ برنا وسیله ای است که وظیفه دارد که موتورهای الکتریکی را در برابر جریان اضافه محافظت کند.

بررسی تخصصی

کنترل بار تک فاز می تواند در صورت ایجاد اضافه بار، جریان مدار را قطع می کند. این تجهیز دارای قابلیت حفاظت جریانی مصرف کنندگان تک فاز، قابل استفاده برای مصرف کنندگان تا توان 4 کیلو وات، قابلیت تنظیم جریان از 5 تا 20 آمپر، دارای عملکرد قفل شونده و اتوماتیک، دارای زمان قطع پس از اضافه جریان، دارای زمان وصل پس از رفع خطا، دارای سیگنال های نمایشگر اضافه جریان و وصل خروجی می باشد.

ویژگی های رله کنترل بار تک فاز مدل OLS20:
حفاظت جریانی مصرف کنندگان تک فاز
قابل استفاده برای مصرف کنندگان تا توان 4 کیلو وات
قابلیت تنظیم جریان از 5 تا 20 آمپر
دارای دو عملکرد قفل شونده و اتوماتیک
دارای زمان قطع پس از اضافه جریان
دارای زمان وصل پس از رفع خطا
دارای سیگنالهای نمایشگر :
اضافه جریان FAULT
وصل خروجی OUT

نحوه نصب و راه اندازی:
سیم ورودی نـول به ترمینال N)MP) و فاز به ترمینال L)PH) وصل شود.
سیم خروجی نول به ترمینال N)MP) و فاز به ترمینال OUT وصل شود.
با اتصال برق شبکه دستگاه شروع به کار می کند. سیگنال OUT روشن شده و رله داخلی دستگاه وصل میشود. (خروجی برقدار می شود.)
در صورتی که جریان راه اندازی موتور بیش از حد تنظیمی توسط دسته AMPERS باشد، سیگنال FAULT روشن شده و در صورت باقی ماندن خطای جریانی، پس از زمان حدود 10 ثانیه، سیگنال OUT خاموش شده و رله داخلی دستگاه قطع می گردد.

تذکر: در صورتی که در مدت زمان 10 ثانیه، موتور راهاندازی شود، سیگنال FAULT خاموش شده و رله خروجی قطع نمی شود.ش

هنگامی که ترمینال های K1 و K2 به هم متصل نباشند، پس از برطرف شدن خطا، دستگاه باید به وسیله دکمه RESET راه اندازی شود.

مشخصات فنی:
ولتاژ شبکه: 220 ولت متناوب 15% ±
فرکانس شبکه: 50 هرتز 5± هرتز
تلفات داخلی: حدود 3 وات
محدوده جریان: قابل تنظیم از 5 تا 20 آمپر متناوب
تأخیر در قطع: حدود 10 ثانیه
تأخیر در وصل: پس از رفع خطا حدود 50 ثانیه
درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
دمای کاری: 20- تا 60+ درجه سانتیگراد
رطوبت کاری: 15٪ تا 85٪
نوع نصب: DIN Rail مطابق با استاندارد IEC60715
جریان خروجی: 20 آمپر، 220 ولت متناوب
