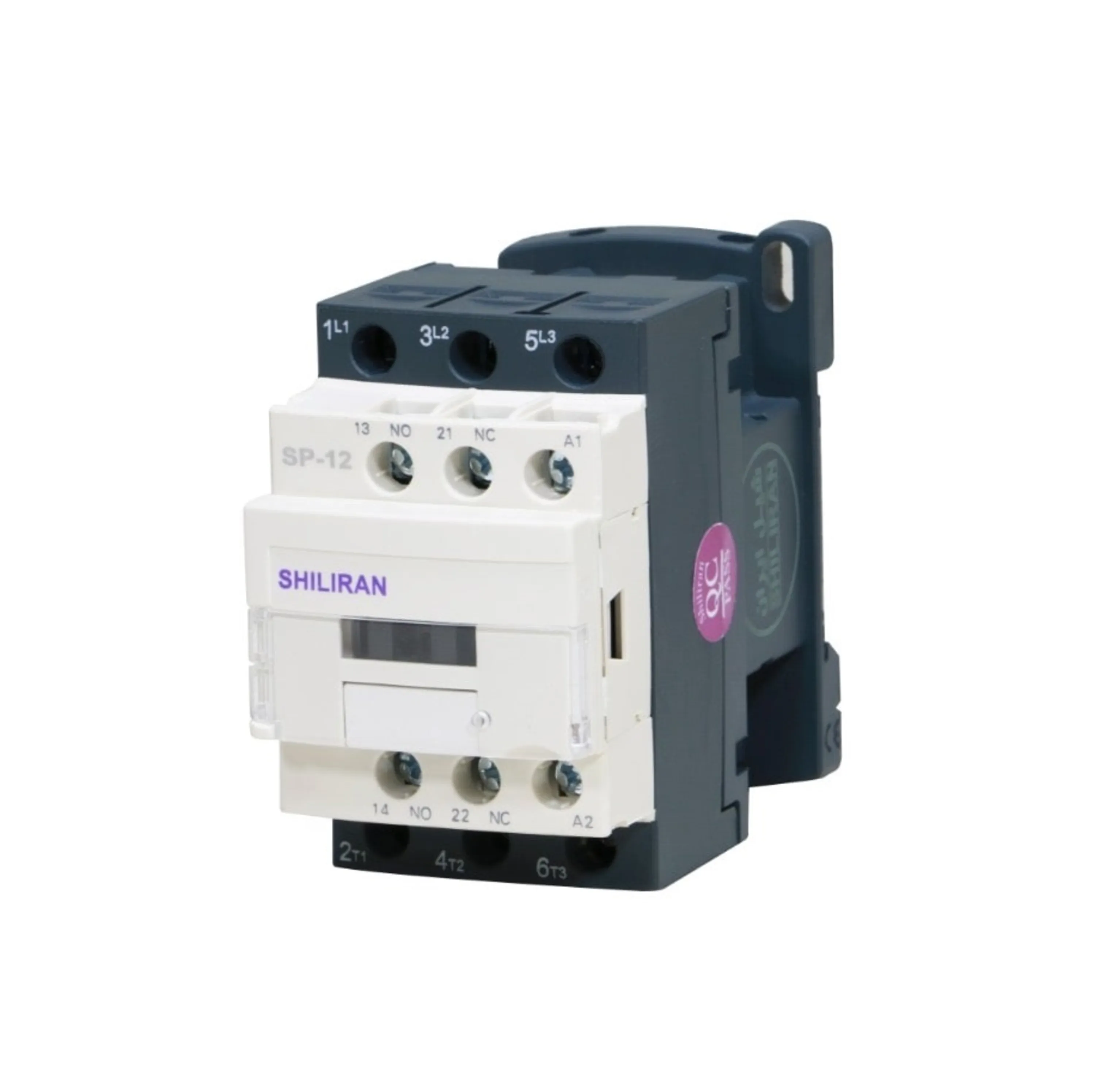

کنتاکتور شیل ایران مدل SP-12 با داشتن جریان 12 آمپر، بویین 220 ولت و کنتاکت کمکی استاندارد 1 باز و 1 بسته ساخت شرکت شیل ایران است.

بر روی کنتاکتور مدل SP-12 شیل ایران تعدادی ترمینال وجود دارد که ممکن است در برخی از مدل ها تعدادی از آنها وجود نداشته باشد. ترمینال های A1 و A2 همان سیم های ورودی به بویین است. شش ترمینال قدرت در بالا و پایین کنتاکتور شیلیران وجود دارد که با وصل شدن فاز و نول به A1 و A2، ترمینال بالا و پایین به هم وصل می شوند.

کنتاکتور SP-12 شیل ایران دارای دو تیغه کمکی است که تیغه کمکی NO در حالت عادی باز و تیغه کمکی NC در حالت عادی بسته است. لازم به ذکر است که در برخی مدلها مانند کنتاکتور مدل SP-12 این تیغه های کمکی وجود ندارد و باید به صورت جداگانه به کنتاکتور متصل شود.

مشخصات کنتاکتور 12 آمپر شیلیران :
مدل SP-12
جریان 12 آمپر
جریان نامی 200 آمپر
توان نامی 7.5 کیلو وات
ولتاژ نامی 690 ولت
ولتاژ ضربه 6 کیلو ولت
ولتاژ بویین 220 ولت
فرکانس 50-60 هرتز
مقاومت در برابر جریان 144 آمپر
عمر الکتریکی (380 ولت) 100 بار قطع و وصل
عمر مکانیکی (380 ولت) 1000 بار قطع و وصل
کنتاکت کمکی استاندارد 1NO+1NC
