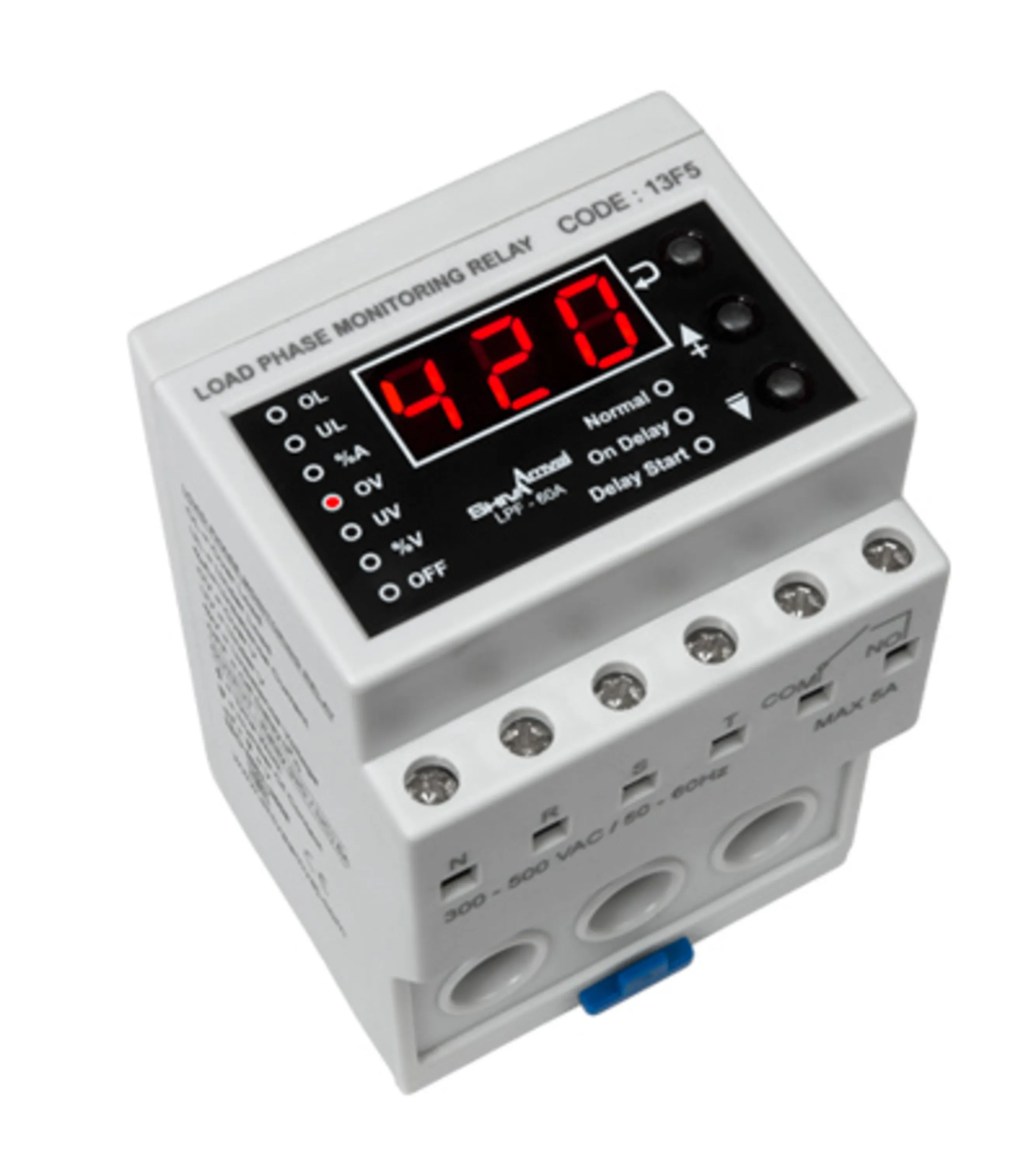

کنترل فاز بار 1 تا 60 آمپر

بررسی تخصصی

دستگاه کنترل فاز بار با بهره گیری از تکنولوژی روز دنیا و با استفاده از سیستم میکروپروسسوری جهت کنترل بسیار دقیق اختلالات ناشی از قطع فاز،جابجایی فاز،عدم تقارن فازها و جریان ، افزایش یا کاهش ولتاژو افزایش یا کاهش جریان برای استفاده در کلیه مراکز صنعتی بدون نیاز به CTو در دو مدل (0.5-15A)و(1-60A)طراحی و ساخته شده است.

MODEL:LPF-15A/LPF-60A
CODE:13F5
WEIGHT:180 gr
SIZE:(63x57x95)mm
IP 30

ویژگی ها:
حفاظت کامل دستگاههای سه فاز با استفاده از سیستم میکروپروسسوری
کنترل جریان بر اساس منحنی I2t
اندازه گیری جریان بدون نیاز به CTو با عبور مستقیم کابل(حداکثر 25mm2)
نمایش جریان ،مقادیر تنظیمی و پیغامهای خطا
حفاظت در برابر:
افزایش،کاهش و عدم تقارن جریان ها
افزایش،کاهش و عدم تقارن ولتاژها،قطع و عدم توالی فازها

قابلیت نمایش:
ولتاژ
مدت زمان فعال بودن دستگاه(عبور جریان)
تعداد دفعات قطع و وصل جریان
قابلیت فعال و غیر فعال کردن ریست اتوماتیک

10عدد نمایشگر برای اعلام:
OL:افزایش جریان(1-60A)،(0.5-15A)
UL:کاهش جریان (قابل تنظیم تا 1 واحد کمتر از OL)1*
%A:عدم تقارن جریان ها(7-100%)
OV:افزایش ولتاژ(400-480V)
UV:کاهش ولتاژ(310-380V)
%V:عدم تقارن ولتاژها(7-25%)
OFF:تاخیر در قطع(0-10Sec)
Normal:وضعیت رله(چشمک زن:آماده برای Reset)
On Delay:تاخیر در وصل یا تاخیر برای Reset  (0-240Sec)
Delay Start:زمان استارت اولیه(0-120Sec)2*
(نشانگرها در حالت تنظیم ثابت و در حالت خطا چشمک زن)
1*1 واحد در مدل  15A برابر با 0.1Aودر مدل 60Aبرابر 1Aمیباشد.در صورت تنظیم عدد صفر برای ULکاهش جریان غیر فعال میگردد.
2* زمان استارت اولیه زمانی است که پس از وصل رله و عبور جریان،کاهش ولتاژ و افزایش جریان در نظر گرفته نمیشود.

مشخصات فنی:
ولتاژ تغذیه: 60-50 هرتز/R-N/250-180ولتAC
ولتاژ ورودی:60-50 هرتز/3PH/500-300 ولت AC
دقت نمایش جریان در مدل :
0.1A:LPF-15A
1A:LPF-60A
کارایی در:
دما :20- الی 65+ سانتی گراد
رطوبت:70%
خروجی :رله 5A
