تایمر‭ ‬استارت‭ ‬مجدد‬‬

هنوز نظری برای این کالا ثبت نشده است
خرید کالا
شناسه‌ی کالا
RST

تماس بگیرید

معرفی

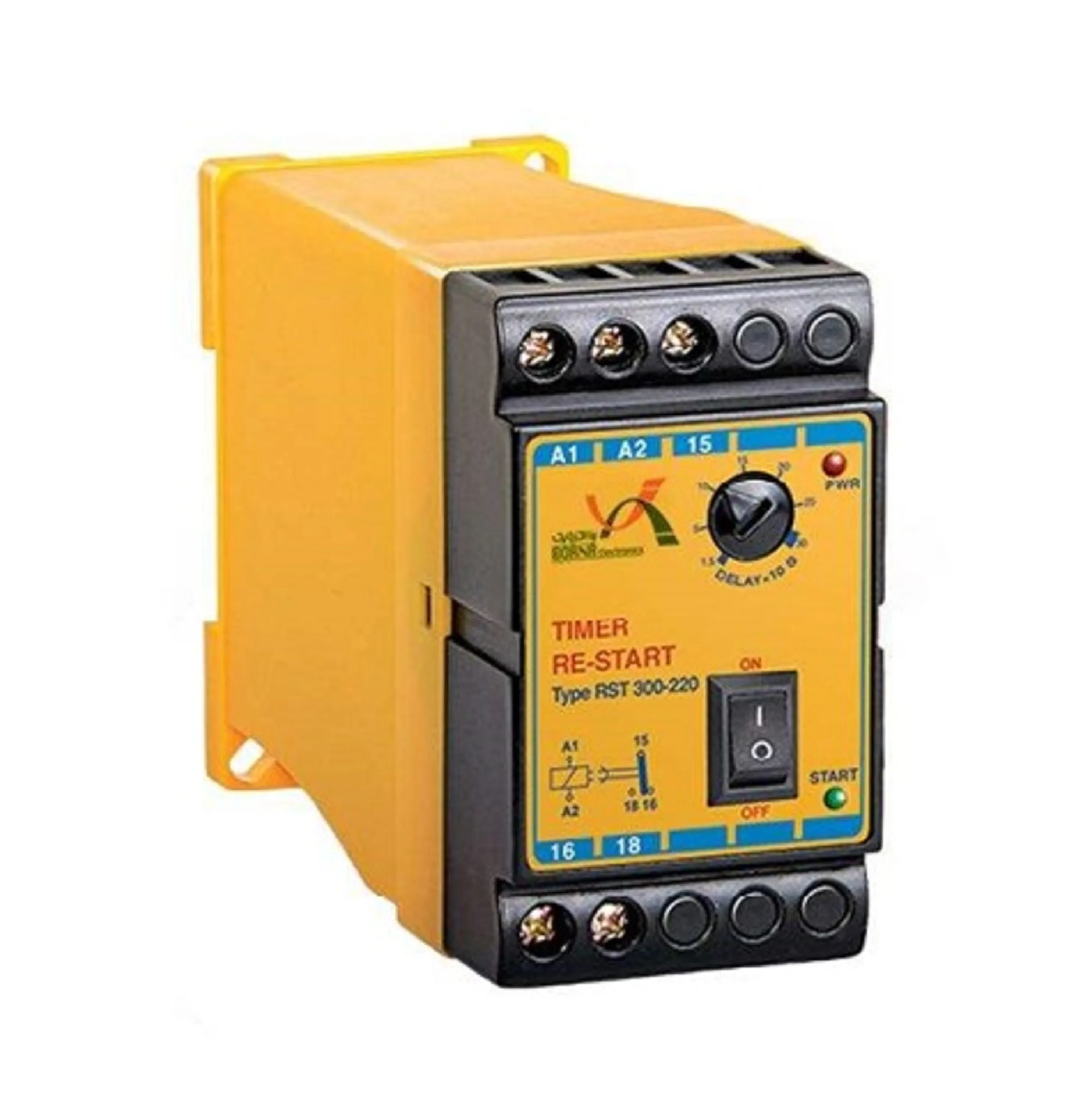

تایمر‭ ‬استارت‭ ‬مجدد‬‬ RST

بررسی تخصصی

قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬از‭ ‬15‭ ‬تا‭ ‬300‭ ‬ثانیه‬‬‬‬‬‬‬
دارای‭ ‬کلید‭ ‬جهت‭ ‬خاموش‭ ‬و‭ ‬روشن‭ ‬کردن‭ ‬دستگاه‭ ‬‬‬‬‬‬‬‬‬
پخش‭ ‬ملودی‭ ‬هنگام‭ ‬زمانسنجی‬‬‬
دارای‭ ‬دو‭ ‬سیگنال‭ ‬نمایشگر‬‬‬
برق‭ ‬ورودی‭ ‬PWR‬‬
حالت‭ ‬استارت‭ ‬START‭ ‬‬‬‬

اصول‭ ‬کار‬
این‭ ‬دستگاه‭ ‬جهت‭ ‬استارت‭ ‬مجدد‭ ‬مصرف‌کننده،‭ ‬در‭ ‬هنگام‭ ‬وصل‭ ‬مجدد‭ ‬برق‭ ‬طراحی‭ ‬شده‭ ‬است‭. ‬پس‭ ‬از‭ ‬اعمال‭ ‬ولتاژ‭ ‬به‭ ‬ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬سیگنال‭ ‬PWR‭ ‬روشن،‭ ‬زمان‭ ‬تاخیر‭ ‬آغاز‭ ‬و‭ ‬ملودی‭ ‬پخش‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬سپری‭ ‬شدن‭ ‬زمان‭ ‬تأخیر،‭ ‬رله‭ ‬به‭ ‬مدت‭ ‬1‭ ‬ثانیه‭ ‬عمل‭ ‬کرده‭ ‬و‭ ‬همزمان‭ ‬سیگنال‭ ‬START‭ ‬روشن‭ ‬می‌شود‭. ‬دراین‌لحظه‭ ‬عمل‭ ‬استارت‭ ‬مجدد‭ ‬انجام‭ ‬می‌گیرد‭ (‬ترمینال‭ ‬15‭ ‬به‭ ‬18‭ ‬متصل‭ ‬می‌گردد‭)‬،‭ ‬پس‭ ‬از‭ ‬پایان‭ ‬یافتن‭ ‬زمانسنجی،‭ ‬ملودی‭ ‬قطع‭ ‬می‌گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورت‭ ‬قطع‭ ‬برق،‭ ‬دستگاه‭ ‬مجددا‭ ‬آماده‭ ‬کار‭ ‬می‌شود‭. ‬برای‭ ‬عملکرد‭ ‬رله‭ ‬استارت‭ ‬مجدد،‭ ‬کلید‭ ‬دستگاه‭ ‬را‭ ‬در‭ ‬وضعیت‭ ‬ON‭ ‬قرار‭ ‬دهید‭ ‬و‭ ‬برای‭ ‬خارج‭ ‬کردن‭ ‬آن‭ ‬از‭ ‬مدار،‭ ‬کلید‭ ‬را‭ ‬در‭ ‬وضعیت‭ ‬OFF‭ ‬قرار‭ ‬دهید‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
نصب‭ ‬و‭ ‬راه‌اندازی‬‬
ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬به‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬متصل‭ ‬می‌گردند،‭ ‬بدیهی‭ ‬است‭ ‬که‭ ‬در‭ ‬صورت‭ ‬نیاز‭ ‬به‭ ‬عمل‭ ‬استارت‭ ‬مجدد‭ ‬پس‭ ‬از‭ ‬هر‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬برق‭ ‬شبکه،‭ ‬A1‭ ‬و‭ ‬A2‭ ‬باید‭ ‬به‭ ‬برق‭ ‬اصلی‭ ‬تابلو‭ ‬وصل‭ ‬شود‭ ‬و‭ ‬در‭ ‬صورت‭ ‬استفاده‭ ‬در‭ ‬مداری‭ ‬خاص،‭ ‬پس‭ ‬از‭ ‬کلید‭ ‬اصلی‭ ‬مربوطه‭ ‬قرار‭ ‬می‌گیرد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
کنتاکت‭ ‬15‭ ‬و‭ ‬18‭ ‬بصورت‭ ‬موازی‭ ‬به‭ ‬دو‭ ‬سر‭ ‬شاسی‭ ‬استارت‭ ‬متصل‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬
این‭ ‬سیستم‭ ‬می‌تواند‭ ‬جهت‭ ‬استارت‭ ‬مجدد‭ ‬کلیه‭ ‬سیستم‌هایی‭ ‬که‭ ‬برق‭ ‬آنها‭ ‬با‭ ‬کنتاکتور‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬می‌شود‭ ‬بکار‭ ‬رود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات‭ ‬فنی‬
ولتاژ‭ ‬تغذیه‭: ‬220‭ ‬ولت‭ ‬متناوب‬‬‬‬
ولتاژ‭ ‬شبکه‭: ‬380‭ ‬ولت‭ ‬متناوب‭ ‬سه‭ ‬سیمه‬‬‬‬‬‬
فرکانس‭ ‬شبکه‭:‬‭ ‬50‭ ‬هـرتـز‭ ‬‭+‬‭ ‬5‭ ‬هرتز‬‬‬‬‬‬‬‬
تلفات‭ ‬داخلی‭:‬‭ ‬حدود‭ ‬‮3‬‭ ‬وات‬‬‬‬‬‬
زمان‭ ‬تأخیر‭:‬‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬‮1‬5‭ ‬تا‭ ‬‮300‬‭ ‬ثانیه‬‬‬‬‬‬‬‬‬‬‬
زمان‭ ‬وصل‭: ‬‮1‬‭ ‬ثانیه‬‬‬‬
مشخصات‭ ‬رله‭ ‬خروجی‬‬
رلـه‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭:‬‭ ‬220‭ ‬ولت‭ ‬متناوب،‭ ‬6‭ ‬آمپر‬‬‬‬‬‬‬
‭ ‬28‭ ‬ولت‭ ‬مستقیم،‭ ‬6‭ ‬آمپر‬‬‬‬‬
عمر‭ ‬رله‭: ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
