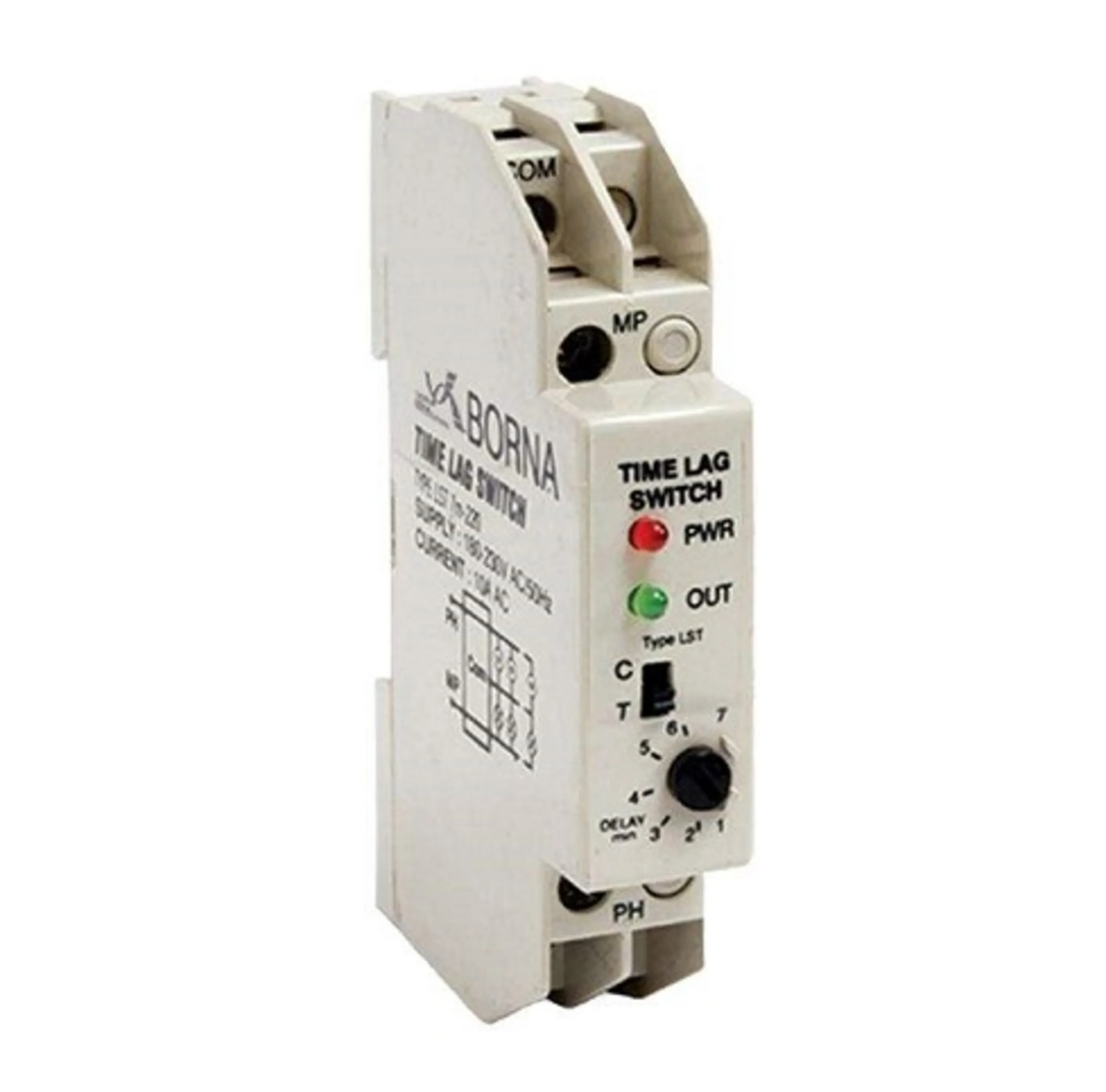

تایمر‭ ‬تأخیر‭ ‬در‭ ‬وصل
تایمر‭ ‬تأخیر‭ ‬در‭ ‬وصل

تایمر‭ ‬تاخیر‭ ‬در‭ ‬وصل

هنوز نظری برای این کالا ثبت نشده است
خرید کالا
شناسه‌ی کالا
DOT MINI

معرفی

تایمر‭ ‬تاخیر‭ ‬در‭ ‬وصل DOT MINI

بررسی تخصصی

سنجش زمان پس از وصل برق
قابلیت انتخاب زمان از 5٪ تا 100٪ رنج
در رنج های زمانی 3-15/0، 30-5/1، 60-3، 300-16، 600-30 ثانیه، 30-5/1، 60-3 دقیقه
قابل ارائه با ولتاژهای 12، 24، 110، 220 و 380 ولت
دارای دو سیگنال نمایشگر
تغذیه ورودی PWR
وصل خروجی OUT

اصول کار
هنگامی که ولتاژ تغذیه به ترمینال‌ها A1 و A2 اعمال می‌شود سیگنال PWR روشن و زمانسنجی آغاز شده و پس از گذشت مدت زمان انتخاب شده توسط دسته DELAY، رله عمل کرده (اتصال داخلی ترمینال 15 از 16 جدا شده به 18 وصل می‌شود) و همزمان سیگنال OUT روشن می‌شود.

تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی‌می‌ماند.

پس از قطع برق سیگنال OUT خاموش شده و رله داخلی به وضعیت اولیه باز می‌گردد و آماده زمانسنجی مجدد می‌باشد (اتصال 15 از 18 جدا شده و به 16 متصل می‌گردد).

تذکر: در صورتیکه هنگام زمانسنجی برق قطع شود هیچگونه تغییری در خروجی حاصل نمی‌گردد و پس از وصل مجدد برق، زمانسنجی از صفر آغاز می‌شود.

طریقه نصب
1. ترمینال‌های A1 و A2 به ولتاژ متناسب با تغذیه دستگاه وصل می‌شوند. (بطور مثال فاز و نول برای 220V و دو فاز برای 380V)
2. ترمینال‌های 15، 16 و 18 نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار می‌گیرند.


مشخصات فنی
ولتاژ شبکه: 220 ولت متناوب 10٪ +
فرکانس شبکه: 50 هرتز 5 + هرتز
تلفات داخلی: حدود 2وات
IP دستگاه: IP20
دمای کاری: 20- تا 50+ درجه سانتیگراد
رطوبت کاری: 15٪ تا 85٪


مشخصات رله خروجی
رله خروجی: یک کنتاکت C/O
جریان کنتاکت: 6 آمپرمتناوب 220 ولت
6 آمپرمستقیم  28 ولت
عمر رله: الکتریکال  100.000 بار قطع و وصل
مکانیکال 1.000.000 بار قطع و وصل
