معرفی

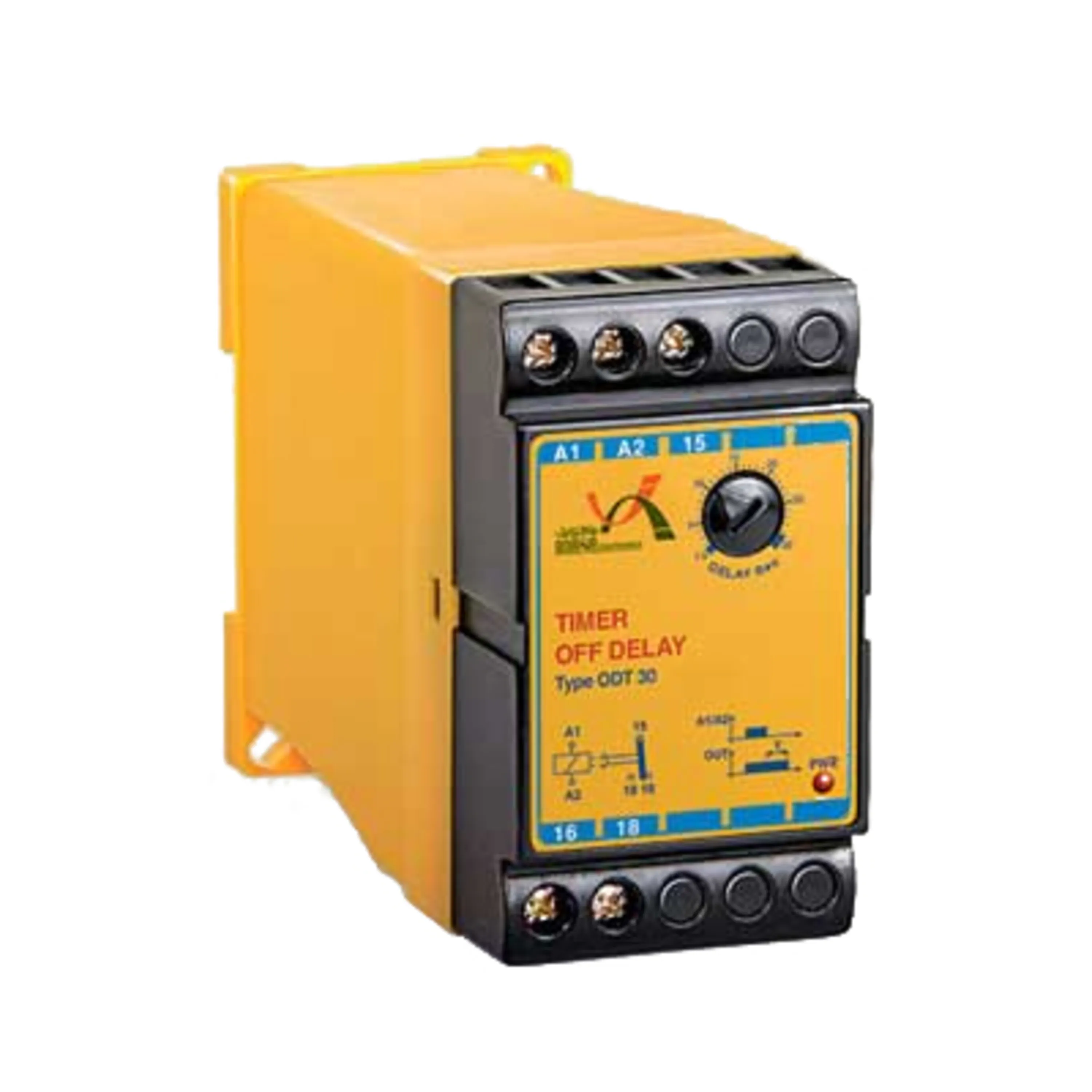

تایمر‭ ‬تاخیر‭ ‬در‭ ‬قطع‬‬‬‬‬‬ DOT

بررسی تخصصی

قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬از‭ ‬٪5‭ ‬تا‭ ‬٪‭100 ‬رنج‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬رنج‌‭ ‬زمانی‭ ‬5/1‭ ‬تا‭ ‬‮30‬‭ ‬ثانیه‬‬‬‬‬‬‬‬‬‬‬‬‬‬
با‭ ‬ولتاژ‌های‭ ‬تغذیه‭:‬‬‬‬‬‬‬
110،‭ ‬220،‭ ‬380‭ ‬ولت‭ ‬متناوب‬‬‬‬‬‬‬‬
دارای‭ ‬سیگنال‭ ‬نمایشگر‭ ‬تغذیه‭ ‬PWR‬‬‬‬‬‬‬‬

اصول‭ ‬کار‬‬
همزمان‭ ‬با‭ ‬وصل‭ ‬شدن‭ ‬ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬شده‭ ‬و‭ ‬همزمان‭ ‬سیگنال‭ ‬PWR‭ ‬روشن‭ ‬می‌شود‭. )‬کنتاکت‭ ‬15به‭ ‬18‭ ‬وصل‭ ‬می‌شود‭.( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬قطع‭ ‬ولتاژ‭ ‬تغذیه،‭ ‬زمانسنجی‭ ‬آغاز‭ ‬شده‭ ‬و‭ ‬سیگنال‭ ‬PWR‭ ‬نیز‭ ‬خاموش‭ ‬می‌گردد‭. ‬با‭ ‬اتمام‭ ‬زمان‭ ‬تنظیم‭ ‬شده‭ ‬رله‭ ‬داخلی‭ ‬قطع‭ ‬شده‭ ‬و‭ ‬دستگاه‭ ‬به‭ ‬شرایط‭ ‬عادی‭ ‬باز‭ ‬می‌گردد.‭ )‬کنتاکت‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌شود‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
حداقل‭ ‬زمان‭ ‬برقراری‭ ‬تغذیه‭ ‬برای‭ ‬زمانسنجی‭ ‬صحیح،‭ ‬1‭ ‬ثانیه‭ ‬می‌باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

نصب‭ ‬و‭ ‬راه‌اندازی‬‬‬‬
ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬به‭ ‬ولتاژ‭ ‬متناسب‭ ‬با‭ ‬تغذیه‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شوند.‭ )‬به‭ ‬طور‭ ‬مثال‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬برای‭ ‬220‭ ‬ولت)
ترمینال‌های‭ ‬15،‭ ‬16‭ ‬و‭ ‬18‭ ‬نیز‭ ‬با‭ ‬توجه‭ ‬به‭ ‬شرایط‭ ‬استفاده،‭ ‬در‭ ‬مسیر‭ ‬مداری‭ ‬که‭ ‬باید‭ ‬توسط‭ ‬تایمر‭ ‬قطع‭ ‬یا‭ ‬وصل‭ ‬شودقرار‭ ‬می‭ ‬گیرند‭). ‬به‭ ‬طور‭ ‬مثال‭ ‬برای‭ ‬خاموش‭ ‬کردن‭ ‬فن‭ ‬پشت‭ ‬هیتر‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات‭ ‬فنی‬‬
ولتاژ‭ ‬تغذیه‭: ‬220‭ ‬ولت‭ ‬متناوب‭ ‬%10‭‬±‬‬‬‬‬‬‬‬‬‬‬‬
فرکانس‭ ‬شبکه‭:‬‭ ‬50‭ ‬هرتز‭ ‬±‭‬5‭ ‬هرتز‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تلفات‭ ‬داخلی‭:‬‭ ‬3‭ ‬وات‬‬‬‬‬‬‬‬
زمان‭ ‬تأخیر‭:‬‭ ‬30-1/5‭ ‬ثانیه‭ ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
IP‭ ‬دستگاه‭:‬‭ ‬IP20‬‬‬‬‬‬
دمای‭ ‬کاری‭: ‬-20‭ ‬تا‭ ‬+50‭ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬‬‬‬‬‬‬
رطوبت‭ ‬کاری‭: ‬٪‭15 ‬تا‭ ٪‬85‬‬‬‬‬‬‬‬
مشخصات‭ ‬رله‭ ‬خروجی‬‬‬‬
رله‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬‬‬‬‬‬‬ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپرمتناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬‬‬‬‬‬‬
‭ ‬6‭ ‬آمپرمستقیم‭ ‬28‭ ‬ولت‬‬‬‬‬‬‬‬
عمر‭ ‬رله‭: ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
