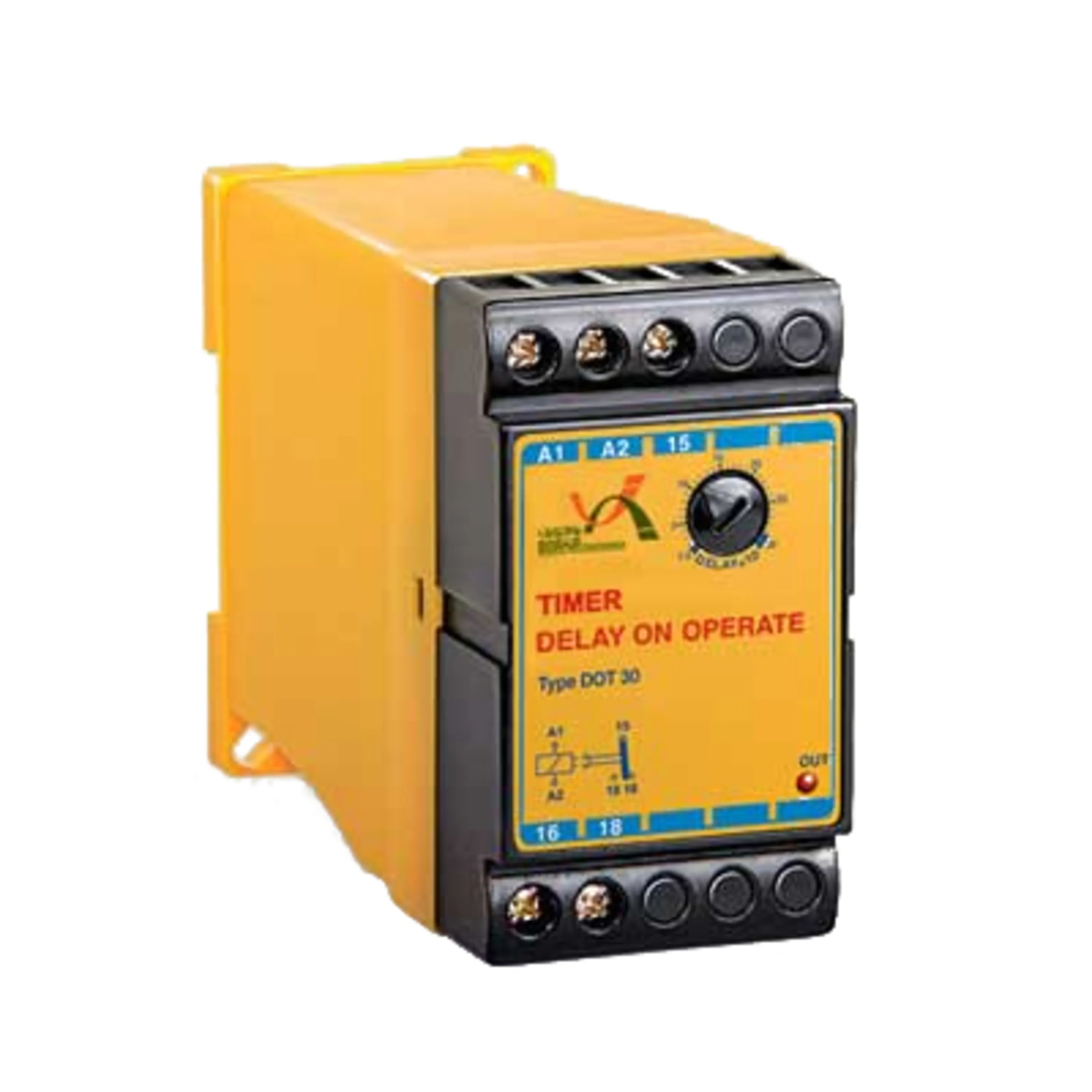

تایمر تاخیر در وصل

درباره این کالا بیشتر بدانید

سنجش‭ ‬زمان‭ ‬پس‭ ‬از‭ ‬وصل‭ ‬برق‬‬‬‬‬
قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬از‭ ‬٪‭5 ‬تا‭ ‬٪100‭ ‬رنج‬‬‬‬‬‬‬
در‭ ‬رنج‭ ‬های‭ ‬زمانی‭ ‬‮3‬‭-‬‮5/1‬‮0‬،‭ ‬30‭-‬1/5،‭ ‬۶‮0‬‭-‬‮3‬،‭ ‬‮300‬‭-‬‮1‬۶،‭ ‬۶‮00‬‭-‬‮30‬‭ ‬ثانیه،‭ ‬‮30‬‭-‬۵‭/‬‮1‬،‭ ‬۶‮0‬‭-‬‮3‬‭ ‬دقیقه‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
قابل‭ ‬ارائه‭ ‬با‭ ‬ولتاژهای‭ ‬‮12‬،‭ ‬‮2‬۴،‭ ‬‮110‬،‭ ‬‮220‬،‭ ‬‮380‬‭ ‬ولت‭ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
دارای‭ ‬سیگنال‭ ‬وصل‭ ‬خروجی‭ ‬OUT‬‬‬‬



اصول کار
مدل‭ ‬DOT‭: ‬هنگامی‌که‭ ‬ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‌هایA1‭ ‬و‭ ‬A2‭ ‬اعمال‭ ‬می‌شود،‭ ‬زمانسنجی‭ ‬آغاز‭ ‬شده‭ ‬و‭ ‬پس‭ ‬از‭ ‬گذشت‭ ‬مدت‭ ‬زمان‭ ‬انتخاب‭ ‬شده‭ ‬توسط‭ ‬دسته‭ ‬DELAY،‭ ‬رله‭ ‬عمل‭ ‬کرده‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬از‭ ‬16‭ ‬جدا‭ ‬شده‭ ‬به‭ ‬18‭ ‬وصل‭ ‬می‌شود‭( ‬و‭ ‬همزمان‭ ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تا‭ ‬زمانی‌که‭ ‬ولتاژ‭ ‬تغذیه‭ ‬برقرار‭ ‬باشد،‭ ‬دستگاه‭ ‬در‭ ‬همین‭ ‬وضعیت‭ ‬باقی‭ ‬می‌ماند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬
مدل‭ ‬DOTI‭: ‬دستگاه‭ ‬مشابه‭ ‬مدل‭ ‬DOT‭ ‬می‌باشد،‭ ‬با‭ ‬این‭ ‬تفاوت‭ ‬که‭ ‬دارای‭ ‬دو‭ ‬رله‭ ‬است‭. ‬یک‭ ‬رله‭ ‬لحظه‌ای‭ ‬و‭ ‬یک‭ ‬رله‭ ‬تأخیری‭. ‬عملکرد‭ ‬رله‭ ‬تأخیری‭ ‬مطابق‭ ‬توضیحات‭ ‬مدل‭ ‬DOT‭ ‬می‌باشد‭ ‬و‭ ‬رله‭ ‬لحظه‌ای‭ ‬با‭ ‬وصل‭ ‬شدن‭ ‬تغذیه‭ ‬دستگاه‭ ‬عمل‭ ‬کرده‭)‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬25‭ ‬از‭ ‬26‭ ‬جدا‭ ‬شده‭ ‬به‭ ‬28‭ ‬وصل‭ ‬می‌شود‭( ‬و‭ ‬تا‭ ‬زمانیکه‭ ‬ولتاژ‭ ‬تغذیه‭ ‬برقرار‭ ‬باشد،‭ ‬دستگاه‭ ‬در‭ ‬همین‭ ‬وضعیت‭ ‬باقی‭ ‬می‌ماند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬


طریقه نصب
1. ‬ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬به‭ ‬ولتاژ‭ ‬متناسب‭ ‬با‭ ‬تغذیه‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شوند‭. ‬(بطور‭ ‬مثال‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬برای‭ ‬220V‭ ‬و‭ ‬دو‭ ‬فاز‭ ‬برای‭ ‬380V‭ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ )
2. ‬ترمینال‌های‭ ‬15،‭ ‬16،‭ ‬18‭ ‬و‭ ‬25،‭ ‬26،‭ ‬28‭ ‬نیز‭ ‬با‭ ‬توجه‭ ‬به‭ ‬شرایط‭ ‬استفاده،‭ ‬در‭ ‬مسیر‭ ‬مداری‭ ‬که‭ ‬باید‭ ‬توسط‭ ‬تایمر‭ ‬قطع‭ ‬یا‭ ‬وصل‭ ‬شود‭ ‬قرار‭ ‬می‌گیرند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬



مشخصات فنی
ولتاژ‭ ‬شبکه‭: ‬‮0220‬‭ ‬ولت‭ ‬متناوب‭ ‬‮10‬٪‭ ‬‭+‬‬‬‬‬‬‬‬‬‬
فرکانس‭ ‬شبکه‭:‬‭ ‬50‭ ‬هرتز‭ ‬۵‭ ‬‭+‬‭ ‬هرتز‬‬‬‬‬‬‬‬
تلفات‭ ‬داخلی‭: ‬حدود‭ ‬‮2‬وات‭ ‬‬‬‬‬‬

IP ‬دستگاه : ‭‬‭ ‬IP20‬‬‬
دمای‭ ‬کاری‭: ‬20-‭ ‬تا‭ ‬50‭+ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬
رطوبت‭ ‬کاری‭: ‬٪15‭ ‬تا‭ ٪‬85‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬6‭ ‬آمپر،‭ ‬220‭ ‬ولت‭ ‬متناوب‭ ‬6‭ ‬آمپر،‭ ‬28‭ ‬ولت‭ ‬مستقیم‭ ‬‬‬‬‬‬‬‬‬‬‬‬‬
رله‭ ‬خروجی‭: ‬یک‭ ‬رله‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ )‬مدل‭ ‬DOT‭ ‬) ‬‬‬‬‬‬‬‬‬

‬دو‭ ‬رله‭ ‬یک‭ ‬کنتاکت ‭ ( ‬C/O‭ )‬مدل‭ ‬DOTI‭  ‬ ‬‬‬‬‬‬‬‬
عمر‭ ‬رله‭: ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
