محافظ ولتاژ جریان قابل تنظیم به همراه کنتاکتور تک فاز به عنوان محافظ مرکزی هوشمند ساختمان و مراکز صنعتی

بررسی تخصصی

استفاده از یک محافظ ولتاژ هوشمند در ورودی برق ساختمان نقش ویژه ای برای جلوگیری از نوسان برق و پیشگری از آسیب های مرتبط با نوسان برق برای لوازم برقی دارد.

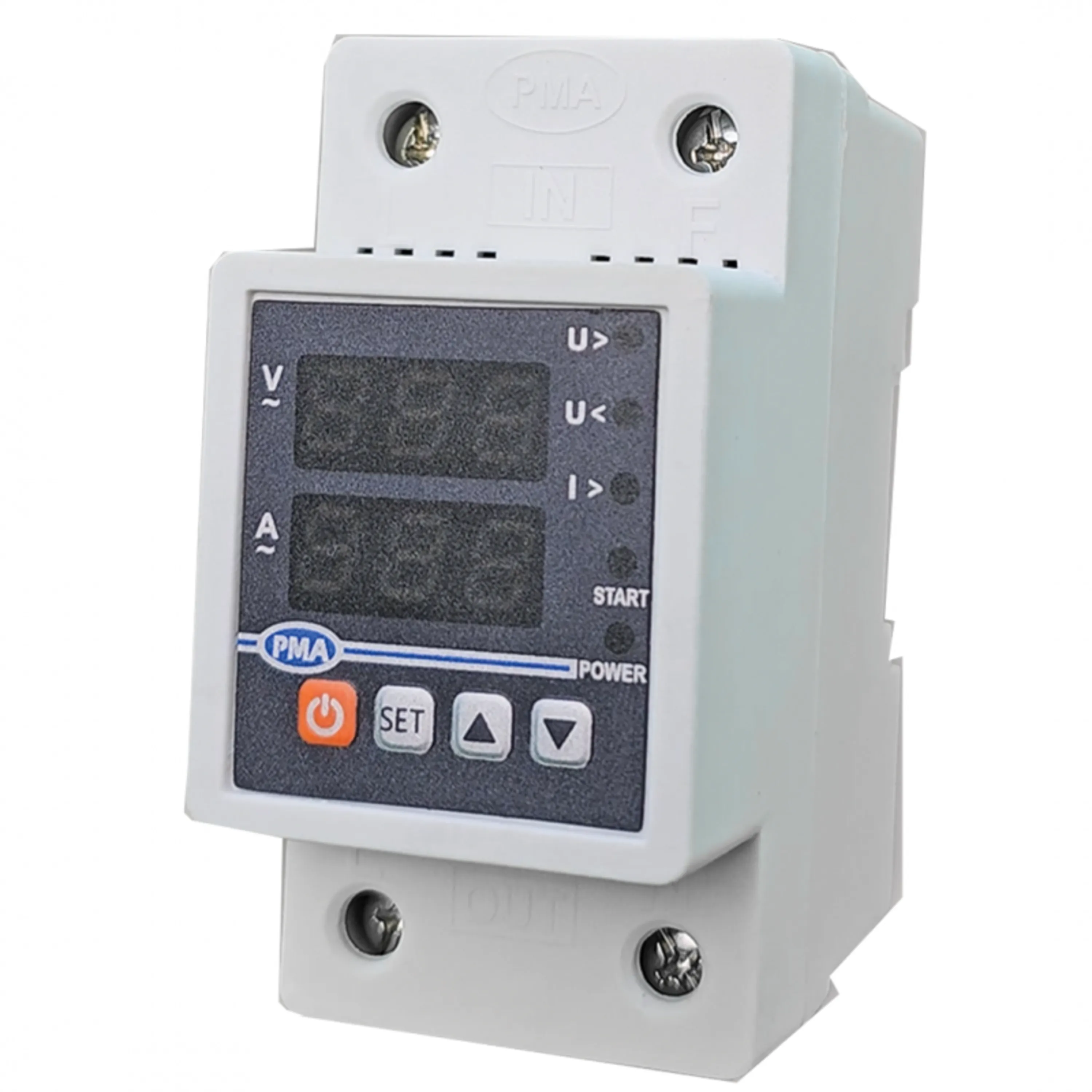

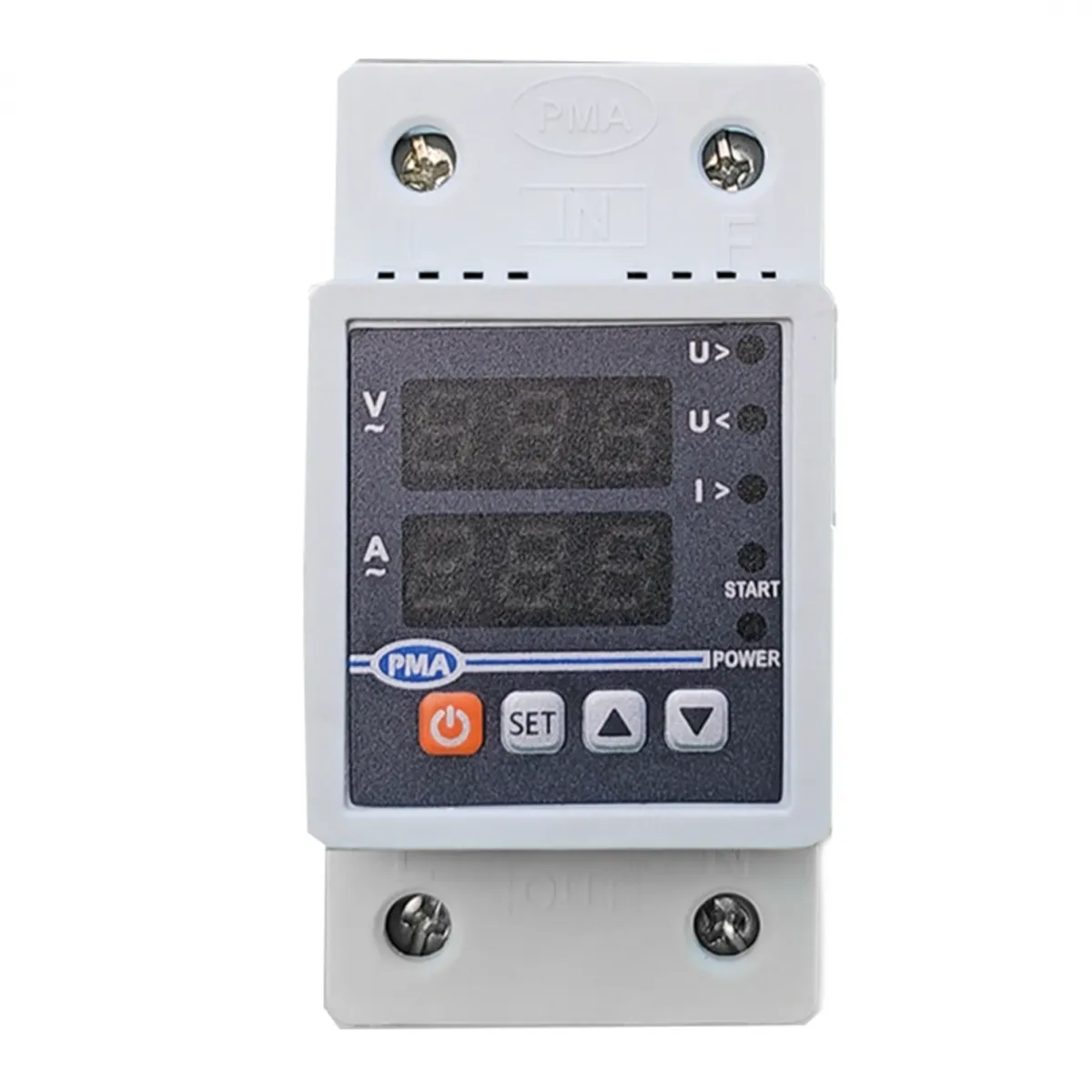

محافظ ولتاژ و جریان کنتاکتور تکفاز 63 آمپر PMA
محافظ ولتاژ و جریان PMA یک محافظ کاربردی و هوشمند است که 4 عملکرد مختلف را برای کاربر فراهم می‌کند.

این محافظ دارای قابلیت‌های زیر است:
حفاظت در برابر نوسانات ولتاژ و دوفاز شدن
حفاظت اضافه بار
نمایشگر ولتاژ و جریان
کنتاکتور تکفاز

این محافظ مجهز به ترانس جریان داخلی است و کاربر نیازی به اضافه کردن جریان ترانس ندارد. محافظ ولتاژ و جریان PMA قابلیت محاسبه ولتاژ ورودی و جریان خروجی دارد و در صورت تجاوز مقادیر اندازه‌گیری شده‌ی ولتاژ یا جریان از محدوده‌ی تنظیم شده، دستگاه طبق زمان تنظیم شده برای ولتاژ یا جریان، برق خروجی را قطع کرده و در صورت رفع خطای ولتاژ یا جریان به وجود آمده، پس از زمان تاخیر تنظیم شده، برق خروجی را وصل می‌کند. این محافظ دارای 15 پارامتر مربوط به تنظیمات ولتاژ، جریان و زمان‌بندی‌ است و کاربر در اعمال تنظیمات گزینه‌های زیادی دارد. این محافظ دو و نیم برابر یک کلید مینیاتوری است و نصب آن به سادگی انجام می‌شود.

مشخصات محافظ ولتاژ و جریان PMA
مدل: CVP
ولتاژ نامی: 220 VAC
فرکانس نامی: 50/60 Hz
جریان نامی برای بارهای اهمی تیپ Ac-7A: مقدار 80 آمپر
جریان نامی برای بارهای سلفی تیپ Ac-7B: مقدار 32A/50A آمپر
توان مصرفی: کمتر از 2 وات
عمر و مکانیک الکتریکی: بیشتر از 100,000 سیکل

توجه :
محافظ ولتاژ و جریان کنتاکتور تکفاز 80 آمپر PMA برای کاربری‌های خانگی با انشعاب 25 و 32 آمپر مناسب است. این نکته را در نظر داشته باشید که برای محافظت در برابر اتصال کوتاه، باید از کلید مینیاتوری نیز استفاده کنید.

کاربردهای محافظ ولتاژ و جریان PMA
حفاظت مرکزی ساختمان با حذف محافظ برق‌های خانگی و جایگزین کردن با محافظ ولتاژ و جریان
PMA
کاربری‌های صنعتی: ماشین آلات صنعتی، موتورهای تکفاز، تابلو برق‌های تکفاز، سردخانه، سیستم تهویه، کمپرسور، دستگاه CNC، ماینر، کلید حرارتی، بیمتال

کاربردهای کشاورزی: حفاظت انواع کفکش، شناور پمپ‌ها، ایستگاه‌های پمپاژ، پمپ‌های آبیاری، پمپ‌های کفکش و لجن کش تکفاز

ابعاد محافظ ولتاژ و جریان کنتاکتور تکفاز 63 آمپر PMA
65*42*85 میلی متر

مزایا محافظ ولتاژ و جریان PMA :
نمایشگر مجزای ولتاژ و جریان برای پایش انرژی مصرفی
عدم نیاز به کنتاکتور اضافی به واسطه وجود رله قدرتمند داخلی
قابلیت تنظیم تمام پارامترها برای استفاده در تمام نقاط کشور
ابعاد مناسب جهت نصب در جعبه فیوز
تلفیق چهار محصول محافظ ولتاژ، رله کنترل بار، کنتاکتور تکفاز و نمایشگرهای ولتاژ و جریان به منظور کاهش هزینه‌ها و کاهش فضای اشغال شده و سیم کشی تابلو برق
قابلیت دریافت فرمان ورودی فاز در ترمینال‌ها به صورت لحظه‌ای و دائم کار که کاربری این محصول را به سطح گسترده‌ای در صنایع مختلف افزایش می‌دهد.

نکات مهم نصب :
ورودی فاز شهر به قسمت ورودی فاز و نول شهر به ورودی نول وصل شده و خروجی محصول از قسمت خروجی فاز گرفته شود.
فاز به L و نول به N وصل شود. شایان ذکر است که محصول فقط فاز را قطع و وصل می‌کند و در قطع و وصل نول دخالتی ندارد.
دقت شود که برای اتصال سیم به ورودی‌ها و خروجی‌های دستگاه حتما از سرسیم استفاده شود.
ورودی فرمان خارجی دستگاه از طریق فاز تحریک می‌گردد و برای اتصال فرمان‌های خارجی حتما سیم بندی همانند شماتیک نصب شود.
از محکم و قابل اعتماد بودن اتصالات اطمینان حاصل کنید. اتصالات ضعیف احتمال حریق را قوی‌تر می‌کند.
تنظیمات دستگاه فقط توسط افراد متخصص انجام شود.

موارد ایمنی :
دستگاه باید توسط افراد متخصص نصب و راه‌اندازی شود.
برای اتصال سیم به ترمینال‌ها از سرسیم استفاده شود.
باز کردن کاور محصول به منزله ابطال گارانتی می‌باشد.
از استفاده محصول در محیط‌های در معرض نور مستقیم خورشید، باران و گازهای مخرب خودداری شود.
برای تمیز کردن محصول از پارچه خشک استفاده شود.
عدم استفاده از کلید مینیاتوری در ورودی دستگاه و تنظیمات اشتباه بر روی دستگاه شامل گارانتی نخواهد شد.

موارد کاربرد محافظ ولتاژ و جریان:

کاربرد خانگی: حفاظت مرکزی ساختمان با حذف محافظ برق‌های خانگی و جایگزین کردن با محافظ ولتاژ جریان PMA و نصب آسان محصول در کنار فیوز برق ورودی واحد یا زیر کنتور
حفاظت مخصوص کولرگازی

کاربرد صنعتی: ماشین‌آلات صنعتی، موتورهای تکفاز، تابلو برق‌های تکفاز، سردخانه سیستم تهویه، کمپرسور، CNC، مدار کلید حرارتی و بی‌متال

کاربرد کشاورزی: حفاظت انواع تراکتور، فن‌های پمپ‌ها، ایستگاه‌های پمپاژ، پمپ‌های آبیاری، پمپ‌های کف‌کش و لجن‌کش تکفاز
